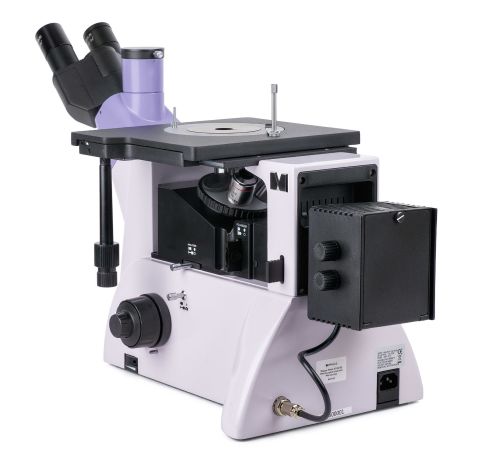

MAGUS Metal VD700 BD Metalurji İnverted Dijital Mikroskop
MAGUS Metal VD700 BD bir inverted metalurji dijital mikroskobudur; döner burun parçası örneğin altında bulunur ve gözlemler için yansıtmalı ışık kullanır. Kullanılabilir mikroskopi teknikleri: parlak alan, karanlık alan ve polarize ışık. Mikroskop metalleri, alaşımları, yarı iletkenleri ve 2 kg’a kadar büyük boyutlardaki diğer opak örnekleri incelemek için kullanılır. Endüstriyel tesisler, fabrikalar ve kalite kontrol laboratuvarlarının yanı sıra üniversiteler ve araştırma merkezlerinde de yaygın olarak kullanılmaktadır.

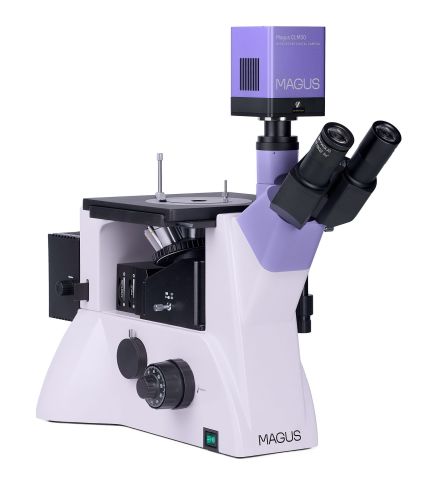

Dijital Kamera
MAGUS CLM30 dijital kamera, floresan ve karanlık alan mikroskopi teknikleri için tasarlanmıştır.
Kamera 8,3 MP sensörle donatılmıştır ve 3840x2160 piksel çözünürlükte gerçekçi görüntüler üretir. Kameranın 4x, 10x, 20x ve 40x objektiflerle kullanılması önerilir. Düşük büyütmeli objektiflerle çalışırken kamera daha ince ayrıntıları görmenizi sağlayacaktır.
Video, çözünürlüğe bağlı olarak 45 fps veya 70 fps hızında kaydedilir: Videolar sorunsuzdur; kareler arasında yumuşak ve ince geçişler bulunur. Örneğin hareketi gecikme olmaksızın gerçek zamanlı olarak görüntülenir. Kamera hareket eden nesnelerle çalışmayı kolaylaştırır ve sınıf gösterimleri için uygundur.
Kamera bir USB 3.0 arayüzü ile donatılmıştır. Veri aktarım hızı USB 2.0 kameralardan 10 kat daha hızlıdır. Yüksek hızlı kamera profesyonel laboratuvarlar, araştırma veya üniversite eğitimi için önerilir.
Optik parçalar
Mikroskop başlığını standart bir şekilde monte edebilir veya tasarımın sağladığı şekilde 180° döndürebilirsiniz. Dijital kamera ve monitör takma seçeneği vardır: Mikroskop başlığında bir trinoküler tüp, gövde üzerinde bir yan kamera bağlantı noktası bulunur. Her ikisi için de ışın demeti ayırma mevcuttur: mikroskop başlığı için 50:50 ve 100:0 ve gövde için 100:0 ve 0:100.
İncelenen örneğin altında 5 objektif için döner burun parçası bulunmaktadır. Birlikte verilen objektifleri takmak için 4 yuva ve ek bir objektif takmak için bir yuva daha vardır. Bu mikroskobun tüm objektifleri BD olarak etiketlenmiştir; yani, parlak alan ve karanlık alan mikroskopisi için özel olarak tasarlanmıştır ve uzun bir çalışma mesafesine sahiptir.
Aydınlatma
Işık kaynağı: 50 W halojen ampül. Sıcak renkli aydınlatma göz yorgunluğunu azaltır ve mikroskopla uzun saatler çalışmak için idealdir. Güçlü aydınlatma sayesinde her türlü mikroskopi tekniğini ve her türlü objektifi kullanarak ayrıntılı, keskin bir görüntü elde edersiniz. Işık kaynağı üç eksen boyunca ortalanabilir ve Köhler aydınlatması açıklık ve alan diyaframları ile ayarlanabilir. Yansıtmalı ışık aydınlatma sistemi aynı zamanda bir polarizasyon cihazı ve bir karanlık alan cihazı içerir.
Nesne tablası ve odaklama mekanizması
Ortasında yuvarlak, döner nesne tablası plakası bulunan nesne tablası. Kullanım amacına bağlı olarak, farklı plakalar kullanılabilir: Deliğin çapı bakımından farklılık gösterirler – 10 mm, 20 mm veya 30 mm. Örnek nesne tablasına yerleştirildikten sonra bir tutucu ile sabitlenir. Örnek, nesne tablasıyla birlikte iki yönde hareket eder: X ekseni veya Y ekseni. Odak ayarı için kaba (kilit düğmesi ve gerginlik ayarı vardır) odaklama ve ince odaklama kullanılır. Koaksiyel kaba ve ince odaklama düğmeleri her iki tarafta, mikroskobu kullanırken ellerinizi havada tutmak yerine masanın üzerine koyabileceğiniz şekilde yerleştirilmiştir.
Aksesuarlar
MAGUS Metal V700 BD mikroskopa ilave aksesuarlar eklediğinizde özellikleri artar. Aksesuarlar arasında göz mercekleri, uzun çalışma mesafeli karanlık alan ve parlak alan objektifleri, dijital kameralar ve kalibrasyon lamları yer alır.
Mikroskobun önemli özellikleri:
- 10 mm, 20 mm ve 30 mm delikli yuvarlak nesne tablası plakalı nesne tablası; ağır ve büyük örneklerin incelenmesi için uygundur
- Parlak alan, karanlık alan ve polarize ışık mikroskopi teknikleri
- Montaj sırasında mikroskop başlığını 180° döndürme seçeneği
- Monitörü ve dijital kamerayı takmak için iki seçenek: trinoküler tüp ve bir yan kamera bağlantı noktası; ışın demeti ayırma: gövdede 100/0 ve 0/100 ve trinoküler başlıkta 50:50 ve 100:0
- Karanlık alan tekniği kullanarak rahat gözlemler için güçlü halojen aydınlatıcı (50 W), parlaklık kontrolü, Köhler aydınlatma kurulumu, renk filtreleri ve üç eksen boyunca ortalanabilen bir ışık kaynağı
- Mikroskop performansını artırmak için isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- 4x, 10x, 20x ve 40x objektiflerle floresan ve karanlık alan mikroskopisi için
- 8,3 MP çözünürlük: Düşük büyütmeli objektiflerle gözlem yaparken kamera daha ince ayrıntıları görmenizi sağlayacaktır
- Hareketli örnekleri gözlemlemek, video kaydetmek ve preparatı sarsıntı ve gecikme olmadan hareket ettirmek için 3840x2160 ve 1920x1080 çözünürlüklerde 45 fps ve 70 fps
- Peltier elemanı, uzun süreli çalışma sırasında sensör sıcaklığını azaltır ve termal gürültüyü ortadan kaldırır. Böylece fotoğraf çekerken uzun poz süreleri kullanılabilir.
- SONY Exmor renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz.
- Hızlı, sorunsuz veri aktarımı için USB 3.0 arayüzü
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım

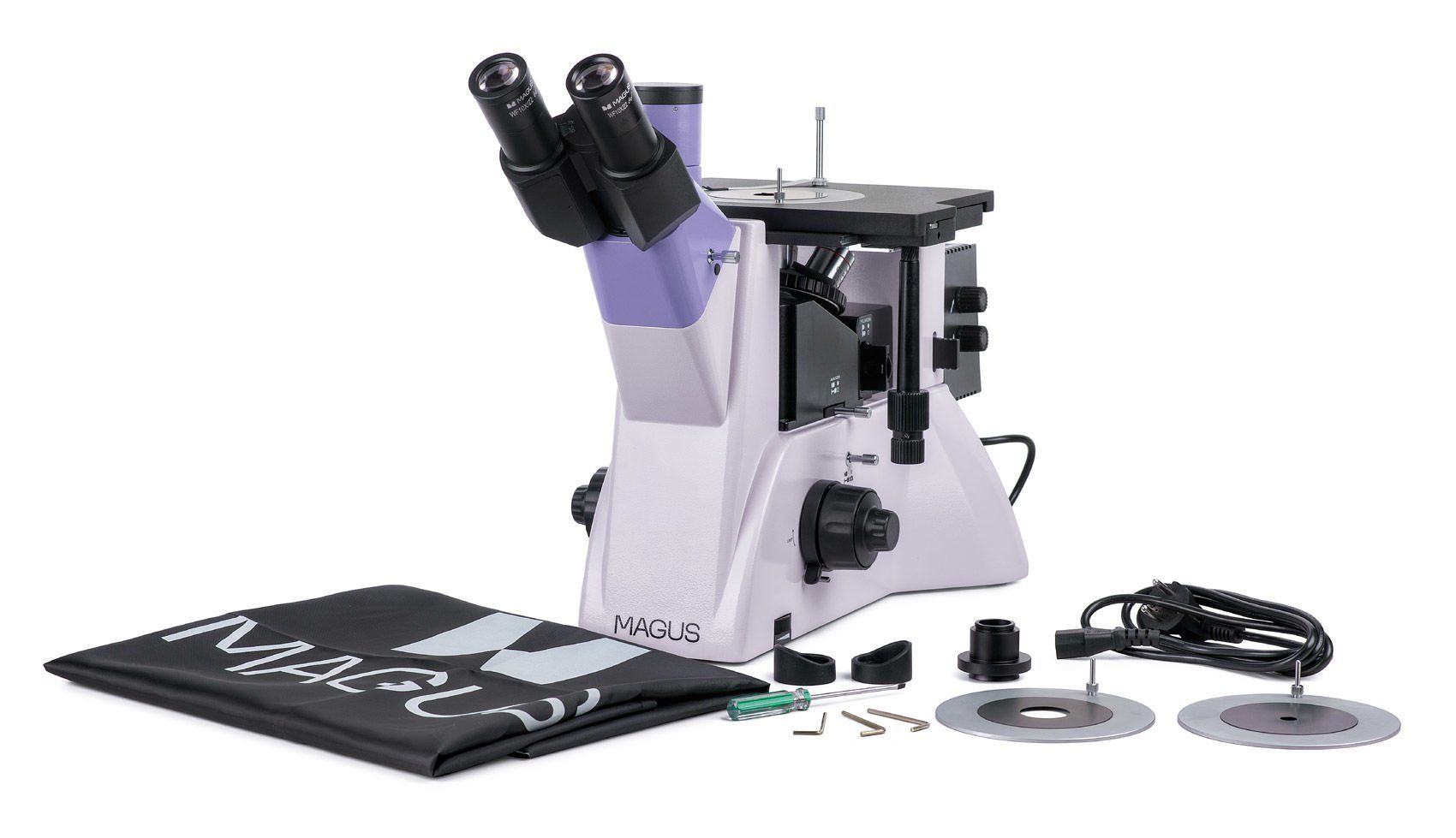

Kit içeriği:
- MAGUS CLM30 dijital kamera (dijital kamera, USB kablosu, 12 V, 3 A adaptör, çanta, Sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Güç girişi, odaklama mekanizması, nesne tablası ve döner burun parçası içeren taban
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 BD ÇM 9,7 mm
- Sonsuz plan akromatik objektif: PL L10x/0,25 BD ÇM 9,3 mm
- Sonsuz plan akromatik objektif: PL L20x/0,40 BD ÇM 7,2 mm
- Sonsuz plan akromatik objektif: PL L50х/0,70 BD ÇM 2,5 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- C-mount adaptör 1x
- Altıgen anahtar
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L40x/0,60 BD ÇM 3,0 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 BD ÇM: 1,9 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 BD ÇM: 0,8 mm
- Sonsuz plan akromatik objektif: PL L100х/0,85 (kuru) BD ÇM: 0,4 mm
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018485 |
Paket boyutu (UxGxY) | 49x34x68 cm |
Nakliye Ağırlığı | 19.3 kg |
Sınırlayıcı | MAGUS Metal V700 BD Metalurji İnverted Mikroskop |
Tip | ışık/optik, metalurji |
Kafa | üç gözlü |
Nozul | Siedentopf, döner 180° |
Kafa eğim açısı | 45° |
Büyütme, x | 50 — 500 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; ortak odak yüksekliği 45 mm (*isteğe bağlı: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 242x200 |
Lamel yuvası hareket aralığı, mm | 30/30 |
Lamel yuvası özellikleri | iki eksenli mekanik, Ø10 mm, Ø20 mm ve Ø30 mm delikli yuvarlak döner nesne plakası Ø130 mm |
Diyafram | yerleşik açıklık ve alan |
Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
Aydınlatma | halojen |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | 12 V/50 W |
Işık filtreleri | yeşil, mavi, sarı, mat |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
Ek | çıkarılabilir analizör ve polarizör, karanlık alan cihazı |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | metalurji |
Aydınlatma konumu | daha düşük |
Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
Kese/çanta/torba sete dahildir | toz kapağı |
=== Sınırlayıcı === | Dijital kamera |
Sensör | SONY Exmor CMOS |
Renkli/monokrom | renkli |
Megapiksel | 8.3 |
Maksimum çözünürlük, piksel | 3840x2160 |
Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
Piksel boyutu, μm | 2.9x2.9 |
Sıcaklığı oda sıcaklığının 42°C altına ayarlamak için iki aşamalı termoelektrik modül (Peltier elemanı) | yes |
Işık duyarlılığı | 1/30 s ile 5970 mV |
Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
Pozlama süresi | 0,1 ms – 1 h |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 45@3840x2160, 70@1920x1080 |
ADC rakam kapasitesi (bit) | 8/12 (seçilebilir) |
Kurulum yeri | trinoküler tüp |
Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Beyaz dengesi | manuel, otomatik |
Pozlama kontrolü | manuel, otomatik |
Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
Yazılım | MAGUS View |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
Montaj türü | C-mount |
Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
