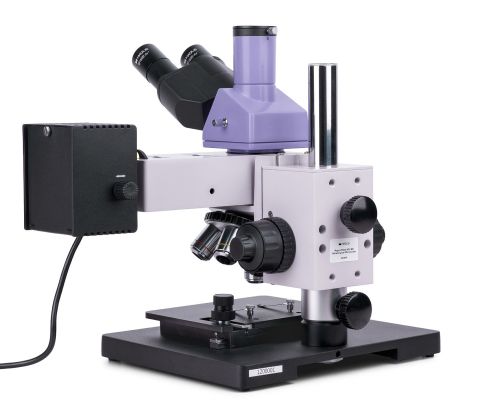

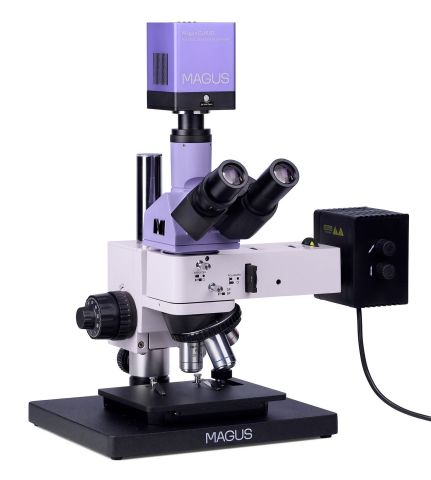

MAGUS Metal D630 BD Metalurji Dijital Mikroskobu
Parlak alan, karanlık alan ve polarizasyon mikroskopi teknikleri için MAGUS Metal D630 BD Metalurji Dijital Mikroskobu. Güçlü halojen aydınlatma, her türlü objektif merceği ve her türlü mikroskopi yöntemiyle kaliteli bir görüntü üretir. Mikroskop, metal ve yarı iletken malzemelerin ve opak nesnelerin mikro yapısının kalite kontrolü ve incelenmesi için tasarlanmıştır. Üretim tesislerinde, araştırma merkezlerinin laboratuvarlarında ve üniversite bölümlerinde araştırma yapmak için kullanılır.
Dijital Kamera
MAGUS CLM30 dijital kamera, floresan ve karanlık alan mikroskopi teknikleri için tasarlanmıştır.
Kamera 8,3 MP sensörle donatılmıştır ve 3840x2160 piksel çözünürlükte gerçekçi görüntüler üretir. Kameranın 4x, 10x, 20x ve 40x objektiflerle kullanılması önerilir. Düşük büyütmeli objektiflerle çalışırken kamera daha ince ayrıntıları görmenizi sağlayacaktır.
Video, çözünürlüğe bağlı olarak 45 fps veya 70 fps hızında kaydedilir: Videolar sorunsuzdur; kareler arasında yumuşak ve ince geçişler bulunur. Örneğin hareketi gecikme olmaksızın gerçek zamanlı olarak görüntülenir. Kamera hareket eden nesnelerle çalışmayı kolaylaştırır ve sınıf gösterimleri için uygundur.
Kamera bir USB 3.0 arayüzü ile donatılmıştır. Veri aktarım hızı USB 2.0 kameralardan 10 kat daha hızlıdır. Yüksek hızlı kamera profesyonel laboratuvarlar, araştırma veya üniversite eğitimi için önerilir.
Optik parçalar
Trinoküler başlıkta dijital kameranın (dahil değildir) takıldığı bir trinoküler tüp bulunur. Işık demeti, bir göz merceği/kamera ışık yolu seçim düğmesi kullanılarak göz merceklerine ya da trinoküler tüpe yönlendirilir. Trinoküler başlık, kolay gözlem için 30° eğilebilir. Diyopter ayar halkası sol tüpte bulunur.
Temin edilen objektifleri döner burun parçasına monte ettikten sonra, ek bir objektif için bir yuva boş kalır. Tüm temel objektifler plan akromatiktir, uzun çalışma mesafesine sahiptir ve parlak alan ve karanlık alan mikroskopisine uygundur.
Aydınlatma
Karanlık alan gözlemleri için, mikroskopta artırılmış güce (50 W) sahip bir halojen ampul bulunur. Ek olarak, yansıtmalı ışık aydınlatma sistemi şunları içerir: bir filtre seti, açıklık ve alan diyaframları, bir karanlık alan cihazı, bir yerleşik analizör ve çıkarılabilir polarizör. Açıklıklar ve ışık kaynağı ortalanabilir. Köhler aydınlatma yöntemi kurulabilir.
Nesne tablası ve odaklama mekanizması
Mikroskop, standı ve odaklama mekanizması açısından ilginç bir tasarıma sahiptir; örnek herhangi bir boyut ve yükseklikte olabilir. Diğer bir özelliği ise küçük boyutudur; mikroskop, maksimum 40 cm yüksekliğe sahip yüzeylere kolaylıkla sığar. Kaba ve ince odaklama düğmeleri koaksiyeldir ve mikroskopi gövdesinin her iki yanında bulunur. Kaba gerginlik ayarı da yapılabilmektedir.
Aksesuarlar
MAGUS Metal 630 BD mikroskobu için ek aksesuarlar ayrıca sipariş edilebilir. Bunlar arasında uyumlu göz mercekleri, parlak ve karanlık alan için uzun çalışma mesafeli objektifler, kalibrasyon lamları ve dijital kameralar yer alır.
Mikroskobun önemli özellikleri:
- Her boyut ve yükseklikteki opak örneklerin incelenmesi için uygundur
- Dijital kamera ve 100/0 ve 0/100 ışın demeti bölücü monte etmek için trinoküler tüplü trinoküler başlık
- Parlak alan, karanlık alan ve polarizasyon mikroskopi teknikleri kullanarak yansıtmalı ışıkta gözlemler
- Halojen ışık kaynağının gücü 50 W'a yükseltilmiştir (karanlık alan için uygun)
- Köhler aydınlatması için alan ve açıklık diyaframlarının yanı sıra renkli ışık filtresi seti, ortalanabilir iki diyafram ve ışık kaynağı
- Mikroskobu küçük alanlara monte etmek için kompakt stand tasarımı
- Çok çeşitli isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- 4x, 10x, 20x ve 40x objektiflerle floresan ve karanlık alan mikroskopisi için
- 8,3 MP çözünürlük: Düşük büyütmeli objektiflerle gözlem yaparken kamera daha ince ayrıntıları görmenizi sağlayacaktır
- Hareketli örnekleri gözlemlemek, video kaydetmek ve preparatı sarsıntı ve gecikme olmadan hareket ettirmek için 3840x2160 ve 1920x1080 çözünürlüklerde 45 fps ve 70 fps
- Peltier elemanı, uzun süreli çalışma sırasında sensör sıcaklığını azaltır ve termal gürültüyü ortadan kaldırır. Böylece fotoğraf çekerken uzun poz süreleri kullanılabilir.
- SONY Exmor renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz.
- Hızlı, sorunsuz veri aktarımı için USB 3.0 arayüzü
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım

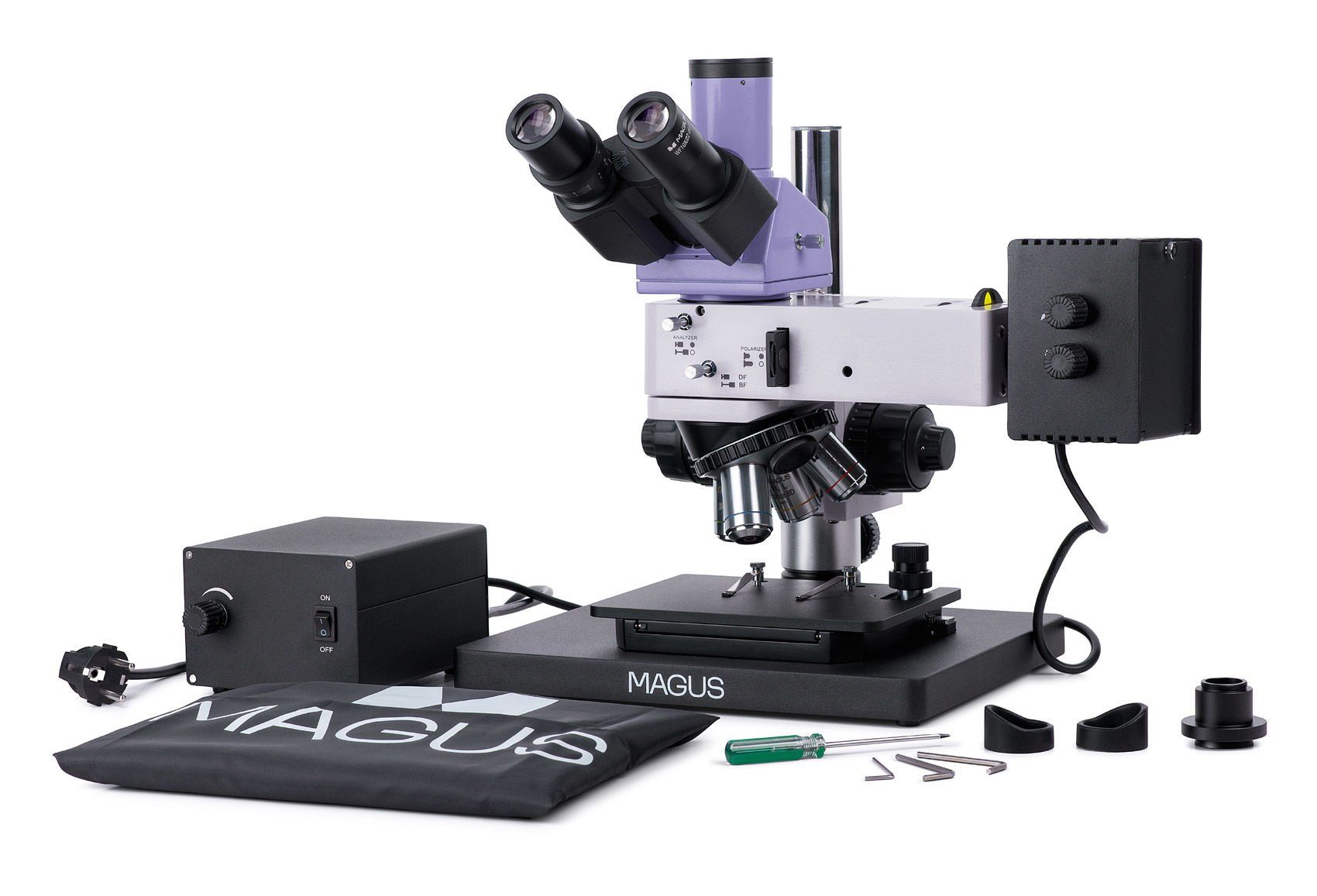

Kit içeriği:
- MAGUS CLM30 dijital kamera (dijital kamera, USB kablosu, 12 V, 3 A adaptör, çanta, Sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Odaklama mekanizmalı stand, nesne tablası ve döner burun parçası
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 BD ÇM 9,7 mm
- Sonsuz plan akromatik objektif: PL L10x/0,25 BD ÇM 9,3 mm
- Sonsuz plan akromatik objektif: PL L20x/0,40 BD ÇM 7,2 mm
- Sonsuz plan akromatik objektif: PL L50х/0,70 BD ÇM 2,5 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- C-mount adaptör 1x
- Altıgen anahtar
- Güç girişli taban
- Güç kablosu
- Yansıtmalı ışık aydınlatıcı güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L40x/0,60 BD ÇM 3,0 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 BD ÇM 1,9 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 BD ÇM 0,8 mm
- Sonsuz plan akromatik objektif: PL L100х/0,85 (kuru) BD ÇM 0,4 mm
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018362 |
Paket boyutu (UxGxY) | 39x37x73 cm |
Nakliye Ağırlığı | 22.3 kg |
Sınırlayıcı | MAGUS Metal 630 BD Metalurji Mikroskobu |
Tip | ışık/optik, metalurji |
Kafa | üç gözlü |
Nozul | Siedentopf |
Kafa eğim açısı | 30° |
Büyütme, x | 50 — 500 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; ortak odak yüksekliği 45 mm (*isteğe bağlı: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 185x140 |
Lamel yuvası hareket aralığı, mm | 35/30 |
Lamel yuvası özellikleri | iki eksenli mekanik; mikroskop tabanı boyutu: 300x240 mm |
Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
Diyafram | yerleşik açıklık ve alan |
Odak | koaksiyel, kaba (kaba odaklama gerilim ayarlı) ve ince (0,002 mm) |
Aydınlatma | halojen |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | 12 V/50 W |
Işık filtreleri | yeşil, mavi, sarı, mat |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
Ek | yerleşik analizör ve çıkarılabilir polarizör, karanlık alan cihazı |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | metalurji |
Aydınlatma konumu | üst |
Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
Kese/çanta/torba sete dahildir | toz kapağı |
=== Sınırlayıcı === | Dijital kamera |
Sensör | SONY Exmor CMOS |
Renkli/monokrom | renkli |
Megapiksel | 8.3 |
Maksimum çözünürlük, piksel | 3840x2160 |
Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
Piksel boyutu, μm | 2.9x2.9 |
Sıcaklığı oda sıcaklığının 42°C altına ayarlamak için iki aşamalı termoelektrik modül (Peltier elemanı) | yes |
Işık duyarlılığı | 1/30 s ile 5970 mV |
Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
Pozlama süresi | 0,1 ms – 1 h |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 45@3840x2160, 70@1920x1080 |
ADC rakam kapasitesi (bit) | 8/12 (seçilebilir) |
Kurulum yeri | trinoküler tüp |
Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Beyaz dengesi | manuel, otomatik |
Pozlama kontrolü | manuel, otomatik |
Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
Yazılım | MAGUS View |
Çıkış | USB 3.0, 5 Gb/s |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | CNC alüminyum alaşım |
Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
