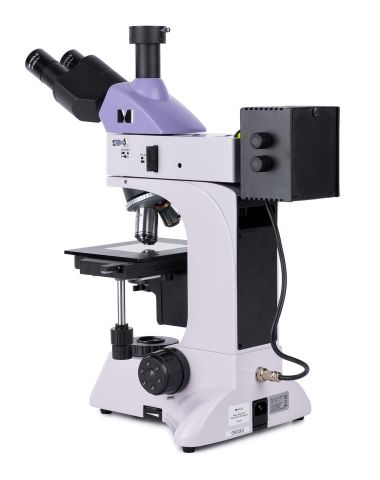

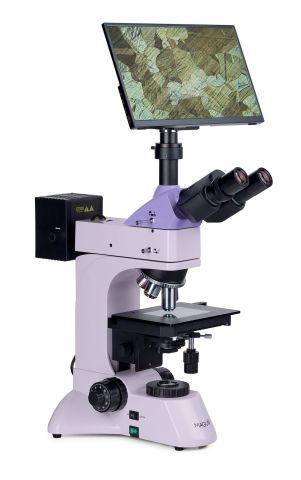

MAGUS Metal D600 LCD Metalurji Dijital Mikroskobu
Metalurji mikroskobu MAGUS Metal D600 LCD, parlak alan ve polarizasyon mikroskopi tekniklerini kullanarak yansıtmalı ışıkta opak örnekleri (metaller, alaşımlar, boya kaplamaları, yarı iletken ve diğer malzemeler) incelemek için tasarlanmıştır. Düz ve cilalı örnekler üzerindeki mikro yapıları inceleyebilirsiniz. Geçirimli ışık aydınlatıcı, filtreler ve yarı saydam malzemeler (ince filmler gibi) üzerinde tutulan partiküllerin de mikroskop altında incelenmesini mümkün kılar. Mikroskop, jeologlar, metalurjistler, mühendisler, arkeologlar ve diğer bilim alanlarındaki uzmanlar tarafından yürütülen araştırma ve analizler için uygundur.
Dijital Kamera
MAGUS CHD20 Dijital Kamera 2 MP sensörle donatılmıştır ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir. Kamera, floresan ışıkta çalışmaya uygun yüksek ışık hassasiyetine sahiptir. R, G, B ana renk mozaik filtrelerin kullanımı sayesinde düşük karanlık akım ve net görüntü elde edilir.
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzü kullanır. Bu modda kamera bilgisayar olmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Kamerayı bilgisayara bağlamak için ek bir USB 2.0 arayüzü sağlanmıştır.
Video, video çıkış arayüzüne bağlı olarak 60 fps veya 50 fps hızında kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir, bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD monitörler MAGUS mikroskopları için eksiksiz bir görüntüleme sistemi biçimlendirmek amacıyla MAGUS CHD kameralar ile birlikte çalışır.
Kameraya bağlantı HDMI arabirimi üzerinden yapılır. Monitör gerçek zamanlı görüntüler gösterir. IPS LCD ekranı geniş bir görünüm açısına, yüksek parlaklığa ve iyi kontrasta sahiptir. Ekranda daha geniş bir açılı ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanır stand kullanılarak kurulabilir ya da doğrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Trinoküler başlık, kamera montajı (dahil değildir) için bir trinoküler tüp ile donatılmıştır. Işın demeti iki konuma ayrılabilir: 100:0 veya 0:100; bu, ışın demetini dijital kameraya veya göz merceği tüpüne yönlendirebileceğiniz anlamına gelir. Trinoküler başlık 30° eğimli ve uzun gözlemler için uygundur. Sol tüp üzerinde bir diyopter ayar halkası mevcuttur.
Temel yapılandırmada, mikroskop büyütme oranı 50x ile 600x aralığındadır. Üst büyütme sınırını arttırmak için ek göz mercekleri takabilirsiniz. Objektifli döner burun parçası iç kısma dönüktür. Aynı anda beş objektif takılabilir; bunlardan dördü kite dahildir ve ek bir tane takmak için bir yuva boştur. Mikroskopta, parlak alan mikroskopisi için uygun olan uzun bir çalışma mesafesine sahip plan akromatik objektifler kullanılmaktadır.
Aydınlatma
Mikroskop geçirimli ve yansıtmalı ışık aydınlatma sistemleriyle donatılmıştır. Her ikisinde de AC güç kaynağıyla çalışan parlaklığı ayarlanabilen 30 W halojen ampüller kullanılmaktadır. Halojen ampüller rahat çalışmaya olanak veren bir renk sıcaklığında ışık yayar.
Mikroskop, yansıtmalı ışık gözlemleri için polarizasyon cihazlarıyla donatılmıştır: yerleşik analizör ve çıkarılabilir polarizör. Açıklık ve alan diyaframları Köhler aydınlatmasının kurulmasını mümkün kılar ve ayrıca kit içerisinde renk filtreleri de mevcuttur. Diyafram açıklıkları ve yansıtmalı ışık kaynağı ortalanabilir.
Geçirimli ışık aydınlatma sisteminde, ortalanmış ve yüksekliği ayarlanmış olmak üzere konumu iki şekilde ayarlanabilen geleneksel bir Abbe kondansatör kullanılmaktadır. Düşük büyütme oranına sahip objektiflerle kullanım için yukarı açılır bir mercekle tamamlanmıştır. Açıklık ve alan diyaframları bulunur, böylelikle Köhler aydınlatma yöntemini kullanabilirsiniz.
Nesne tablası ve odaklama mekanizması
Nesne tablasına konulabilecek örneğin maksimum yüksekliği 20 mm'dir. Örnek, nesne tablasının iki eksen boyunca hareket ettirilmesiyle hareket ettirilir. Opak örneklerle çalışmak için kullanılan bir cam levha ile tamamlanmıştır.
Odak ayarı için kaba ve ince odaklama mekanizmaları kullanılır. Odaklama pürüzsüz ve hassastır. Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır. Odaklama düğmeleri her iki tarafta koaksiyel olarak konumlandırılmıştır, böylece çalışırken ellerinizi havada tutmak zorunda kalmaz, masaya koyabilirsiniz.
Aksesuarlar
MAGUS Metal 600 mikroskop ek göz mercekleri, uzun çalışma mesafeli objektifler, dijital kameralar ve kalibrasyon lamlarıyla donatılabilir.
Mikroskopun önemli özellikleri:
- Yansıtmalı ışıkta opak düz ve cilalı örnekleri ve geçirimli ışıkta yarı saydam örnekleri incelemek için mikroskop
- Trinoküler tüp ve ışın ayırıcıya sahip trinoküler başlık
- Geçirimli ve yansıtmalı ışık kaynağı: 30 W halojen ampül
- Geçirimli ve yansıtmalı ışıkta Köhler aydınlatma yöntemi, yansıtmalı ışıkta polarizasyon mikroskopi tekniği
- Yansıtmalı ışık aydınlatma sisteminin ortalanabilen elemanları (diyaframlar ve ışık kaynakları), filtre seti
- Düşük büyütmeli objektiflerle kullanılan, yukarı açılır mercekli Abbe kondansatör
- Çok çeşitli ek objektifler ve göz mercekleri
Kameranın önemli özellikleri:
- Kamera, HDMI arayüzü üzerinden bir bilgisayara bağlanmadan bağımsız olarak çalışır. USB 2.0 arayüzü ile bir bilgisayara bağlanabilir
- Kamera çözünürlüğü, görüntüleri Full HD monitörde görüntülemek için ideal bir seçim olan 1920x1080 pikseldir
- Hareketli nesneleri gözlemlemek, video kaydetmek ve preparatı sarsıntı veya gecikme olmadan hareket ettirmek için video çıkış arayüzüne bağlı olarak 60 fps ve 50 fps
- SONY Starvis renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz.
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım

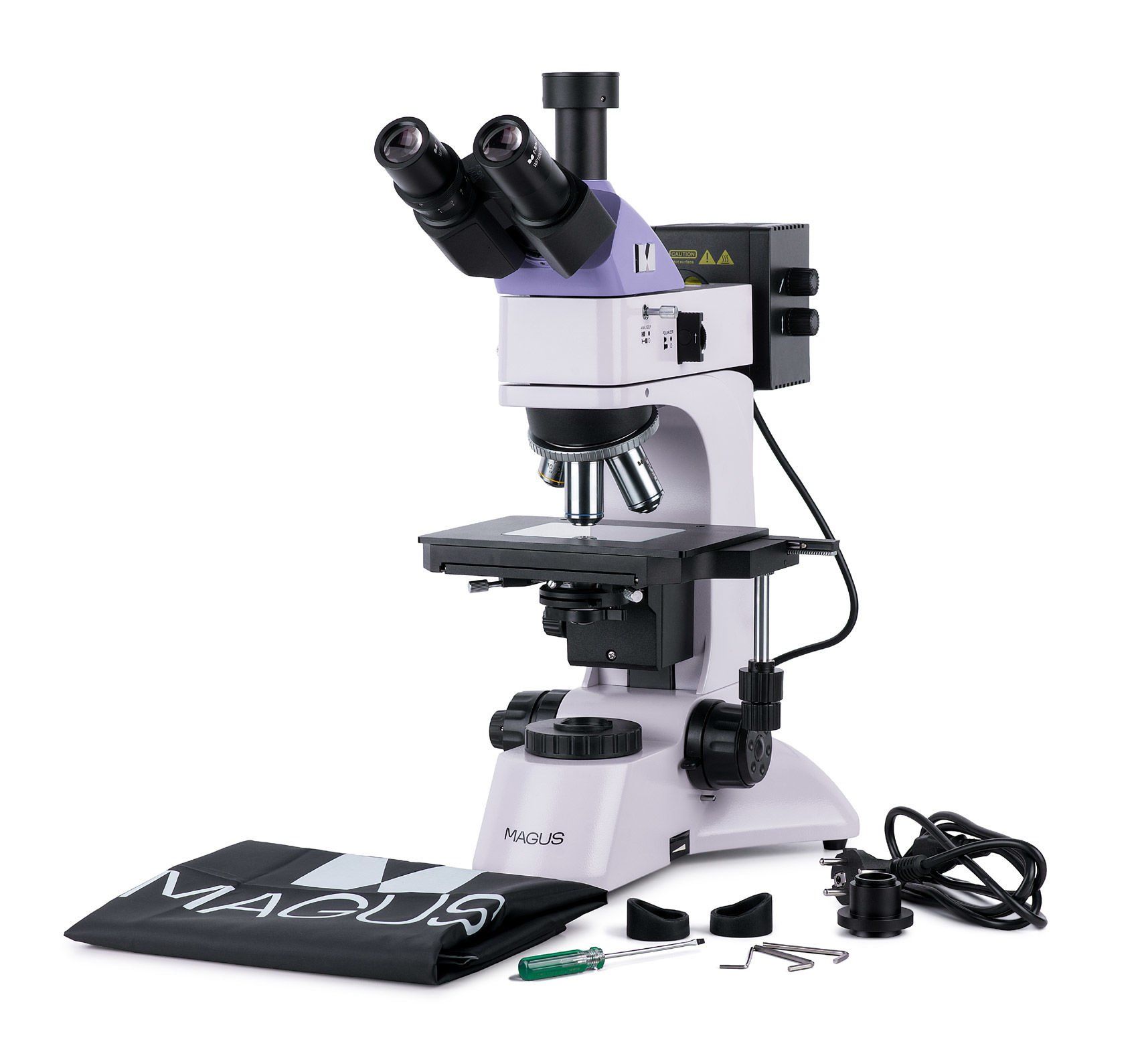

Kit içeriği:
- MAGUS CHD20 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 2.0 kablosu (2 m), USB fare, 32 GB SD bellek kartı, AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD20 LCD Monitör
- Güç girişli taban, geçirimli ışık kaynağı ve kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL L10х/0,25 ÇM 20,2 mm
- Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM: 3,98 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM: 2,08 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Cam nesne tablası levhası
- C-mount adaptör 1x
- Altıgen anahtar
- AC güç kablosu
- Yansıtmalı ışık aydınlatıcı güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,80 mm
- Sonsuz plan akromatik objektif: PL L50х/0,70 ÇM 3,68 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM: 1,25 mm
- Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018287 |
Paket boyutu (UxGxY) | 35x30x75 cm |
Nakliye Ağırlığı | 17.25 kg |
Sınırlayıcı | MAGUS Metal 600 Metalurji Mikroskobu |
Tip | ışık/optik, dijital, metalurji |
Kafa | üç gözlü |
Nozul | Siedentopf |
Kafa eğim açısı | 30° |
Büyütme, x | 50 — 600 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokal mesafe 45 mm (*isteğe bağlı: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (kuru)) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 210x140 |
Lamel yuvası hareket aralığı, mm | 75/50 |
Lamel yuvası özellikleri | cam levhalı iki eksenli mekanik nesne tablası |
Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
Kondansatör | geçirimli ışık: merkezi ayarlanabilir ve yüksekliği ayarlanabilir Abbe kondansatör, NA 1,25, ayarlanabilir açıklık diyaframı ve aşağı açılır mercek ile kilitleme vidaları |
Odak | koaksiyel, kaba odaklama (25 mm, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
Aydınlatma | halojen |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | yansıtmalı ve geçirimli ışık: 12 V/30 W |
Işık filtreleri | yeşil, mavi, sarı, mat |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
Ek | yerleşik analizör ve çıkarılabilir polarizör |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | metalurji |
Aydınlatma konumu | çift |
Araştırma yöntemi | parlak alan, polarizasyon |
Kese/çanta/torba sete dahildir | toz kapağı |
Ağırlık, kg | 11 |
=== Sınırlayıcı === | Dijital kamera |
Sensör | Sony Exmor/Starvis CMOS |
Renkli/monokrom | renkli |
Megapiksel | 2 |
Maksimum çözünürlük, piksel | 1920x1080 |
Sensör boyutu | 1/2" (7,2x4,05 mm) |
Piksel boyutu, μm | 3.75x3.75 |
Arabirim bağlayıcıları | USB 2.0, HDMI 1,4 |
Bellek kartı | 32 GB’a kadar SD |
Ek cihaz bağlama özelliği | USB fare, flash bellek (USB) |
Işık duyarlılığı | 1175 mV ile 1/30 s |
Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
Pozlama süresi | 0,04 ms – 1000 ms |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Görüntü biçimi | *.jpg, *.tif |
Video biçimi | *.h264/*.h265, *.mp4 |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Yazılım | HDMI: yerleşik; USB: MAGUS View |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | CNC alüminyum alaşım |
Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
=== Sınırlayıcı === | Monitör |
Matris tipi | IPS |
Diyagonal görüntüleme, inç | 13.3 |
Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
En boy oranı | 16:9 |
Parlaklık, cd/m² | 400 |
Görüntülenen renk sayısı | 16,7 m |
Kontrast | 1000:1 |
Yatay/dikey izleme açısı, ° | 178/178 |
Görünür ekran alanının boyutu (GxY), mm | 295x165 |
Piksel aralığı (GxY), mm | 0,154x0,154 |
Optik kaynağın frekansı, Hz | 60 |
Matris arka ışığı tipi | LED |
LED arka ışık ömrü, h | 50000 |
Arayüz | HDMI |
Çalışma sıcaklığı aralığı, °C | -15 — 55 |
Çalışma nemi aralığı, % | 10 — 90 |
Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Güç tüketimi, W | 12 (maks.) |
