MAGUS Metal 600 BD Metalurji Mikroskobu

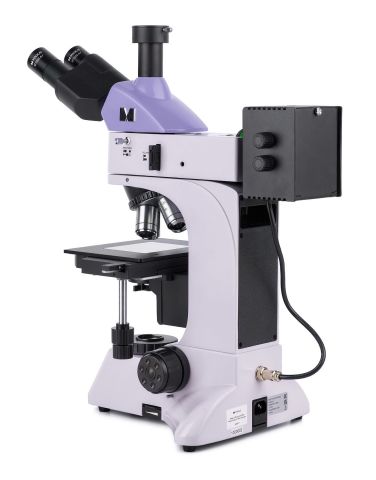

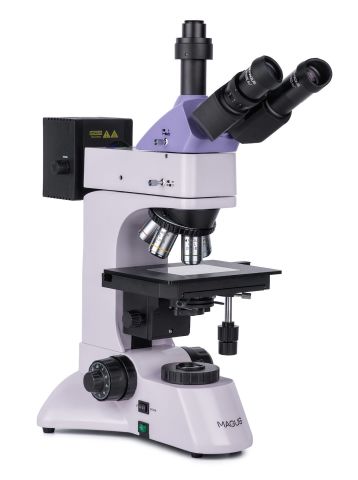

MAGUS Metal 600 BD Metalurji Mikroskobu, parlak alan, karanlık alan ve polarizasyon mikroskopi tekniklerini kullanarak yansıtmalı ışıktaki nesneleri incelemek için tasarlanmıştır. Bu mikroskop, metal ve yarı iletken örneklerin yanı sıra yüksek yansıtıcılığa sahip diğer düz ve cilalı örnekleri incelemek için kullanılır. Geçirimli ışıkta, ince filmler ve filtrelerde tutulan partiküller gibi yarı saydam örnekleri inceleyebilirsiniz. Mikroskop, metalurji ve makine mühendisliği endüstrilerinde, mühendislik ve kalite kontrol laboratuvarlarında ve ayrıca teknik üniversitelerde kullanılabilir.
Optik parçalar
Trinoküler başlıkta dijital kameranın takıldığı bir trinoküler tüp bulunur. Işın ayırıcı, ışığı kameraya yönlendirir; iki konum mevcuttur: 100:0 ve 0:100. Işın demeti göz merceklerine ya da trinoküler tüpe kadar gider. Diyopter ayar halkası sol göz merceği üzerindedir.
Temel konfigürasyonda mikroskobun büyütme oranı 50–400x'tir. Ek objektifler ve göz mercekleri büyütme aralığını artıracaktır. Mikroskopta, parlak alan ve karanlık alan mikroskopi teknikleri için uzun çalışma mesafesine sahip plan akromatik objektifler kullanılmaktadır. Döner burun parçasında objektiflerin takılması için beş yuva bulunmaktadır; dört objektif dahildir ve biri isteğe bağlıdır. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma
Aydınlatmada uzun süreli çalışmalarda bile göz yorgunluğuna neden olmayan sıcak halojen lambalar kullanılmıştır. Geçirimli ışık aydınlatıcının gücü 30 W, yansıtmalı ışık aydınlatıcının gücü ise 50 W olup, karanlık alan mikroskopisi kullanılarak konforlu çalışma sağlar.
Yansıtmalı ışık aydınlatma sistemi şunları içerir: bir karanlık alan cihazı, polarizasyon cihazı, Köhler aydınlatma yöntemi için merkezi ayarlanabilir alan ve açıklık diyaframları ve renk filtreleri. Işık kaynağı da ortalanabilir.
Geçirimli ışık aydınlatma sistemi şunları içerir: düşük büyütmeli objektifler için aşağı açılır mercekli bir kondansatör ve Köhler yöntemi için bir açıklık ve alan diyaframı.
Nesne tablası ve odaklama mekanizması
Örnek, iki eksen boyunca nesne tablasıyla hareket eder. İncelenen örneğin yüksekliği 20 mm'yi geçmemelidir. Yarı saydam örneklerle çalışmak için masanın şeffaf bir cam levhası vardır.
Odaklama, mikroskobun alt kısmında her iki tarafta bulunan koaksiyel kaba ve ince odaklama düğmeleriyle ayarlanır. Bu, gözlemcinin ellerini havada tutmak yerine serbestçe masanın üzerine koymasına olanak verir. Kaba odaklama mekanizmasının sağda bir kilit düğmesi ve solda gerilim ayarı vardır.
Aksesuarlar
MAGUS Metal 600 BD mikroskobuyla uyumlu aksesuar yelpazesi şunları içerir: parlak alan ve karanlık alan için uzun çalışma mesafeli objektifler, göz mercekleri, kalibrasyon lamları ve dijital kameralar.
Önemli özellikler:
- Parlak alan, karanlık alan ve polarizasyon mikroskopi teknikleri kullanılarak yansıtmalı ışıkta 20 mm'ye kadar opak düz cilalı örneklerin gözlemlenmesi
- Geçirimli ışıkta yarı saydam örneklerin gözlemlenmesi
- Dijital kamera montajı için trinoküler tüp ve iki konumlu (100:0 ve 0:100) ışın ayırıcı
- Uzun bir çalışma mesafesine sahip plan akromatik objektifler; BD hem aydınlık hem de karanlık alan anlamına gelir
- Geçirimli ışık aydınlatıcı – 30 W halojen ampul, yansıtmalı ışık aydınlatıcı – 50 W halojen ampül, karanlık alan mikroskopisi kullanılarak rahat çalışma sağlar
- Işık kaynağı, alan ve açıklık diyaframlarını ortalama seçeneği ile Köhler aydınlatması (yansıtmalı ışık); renk filtreleri
- Merkezlenebilir ve yüksekliği ayarlanabilir Abbe kondansatörlü Köhler aydınlatması (geçirimli ışık), düşük büyütmeli objektifler için aşağı açılır kondansatör merceği
- Tamamen uyumlu çok çeşitli göz mercekleri ve objektifler

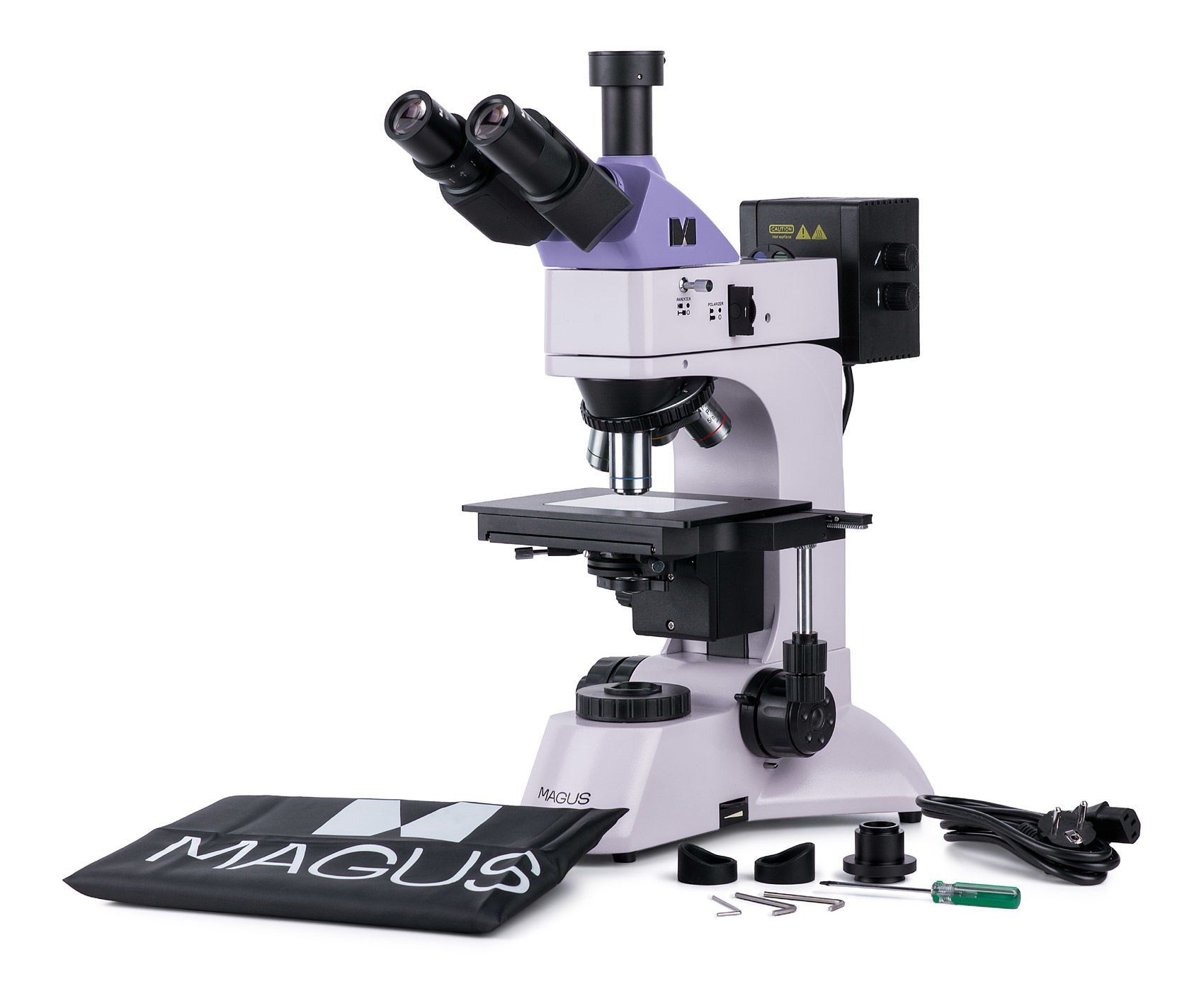

Kit içeriği:
- Güç girişli taban, geçirimli ışık kaynağı ve kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 BD ÇM 9,7 mm
- Sonsuz plan akromatik objektif: PL L10x/0,25 BD ÇM 9,3 mm
- Sonsuz plan akromatik objektif: PL L20x/0,40 BD ÇM 7,2 mm
- Sonsuz plan akromatik objektif: PL L40x/0,60 BD ÇM 3,0 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Şeffaf nesne tablası levhası
- C-mount adaptör 1x
- Altıgen anahtar
- AC güç kablosu
- Yansıtmalı ışık aydınlatıcı güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L50х/0,70 BD ÇM 2,5 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 BD ÇM: 1,9 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 BD ÇM: 0,8 mm
- Sonsuz plan akromatik objektif: PL L100х/0,85 (kuru) BD ÇM: 0,4 mm
- Dijital kamera
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018294 |
Paket boyutu (UxGxY) | 35x30x75 cm |
Nakliye Ağırlığı | 14.5 kg |
Tip | ışık/optik, metalurji |
Kafa | üç gözlü |
Nozul | Siedentopf |
Kafa eğim açısı | 30° |
Büyütme, x | 50 — 400 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; ortak odak yüksekliği 45 mm (*isteğe bağlı: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 210x140 |
Lamel yuvası hareket aralığı, mm | 75/50 |
Lamel yuvası özellikleri | cam levhalı iki eksenli mekanik nesne tablası |
Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
Kondansatör | geçirimli ışık: merkezi ayarlanabilir ve yüksekliği ayarlanabilir Abbe kondansatör, NA 1,25, ayarlanabilir açıklık diyaframı ve aşağı açılır mercek ile kilitleme vidaları |
Diyafram | geçirimli ve yansıtmalı ışık: dahili açıklık ve alan diyaframları |
Odak | koaksiyel, kaba odaklama (25 mm, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
Aydınlatma | halojen |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | yansıtmalı ışık: 12 V/50 W; geçirimli ışık: 12 V/30 W |
Işık filtreleri | yeşil, mavi, sarı, mat |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
Ek | yerleşik analizör ve çıkarılabilir polarizör, karanlık alan cihazı |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | metalurji |
Aydınlatma konumu | çift |
Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
Kese/çanta/torba sete dahildir | toz kapağı |
Ağırlık, kg | 11 |
