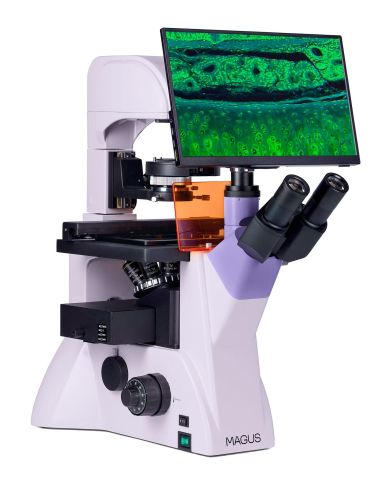

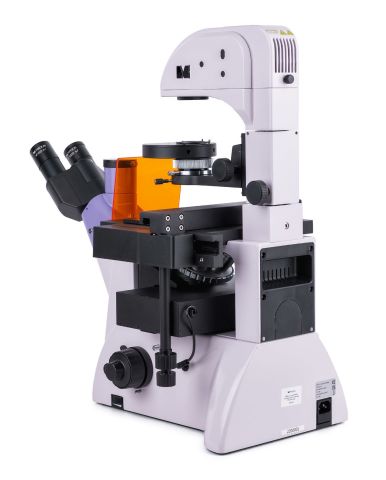

MAGUS Lum VD500L LCD Floresan İnverted Dijital Mikroskop
MAGUS Lum V500L, yansıtmalı ışıkta floresan mikroskopisi ve geçirimli ışıkta parlak alan ve evre zıtlığı mikroskopisi için kullanılan inverted mikroskoptur. Floresan mikroskopisi için DAPI, FITC ve TRITC florokrom filtreler kullanılır. Ters tasarım, petri kapları, şişeler vb. laboratuvar malzemelerindeki örnekleri incelemenizi sağlar. Laboratuvar malzemelerinin yüksekliği 55 mm veya stand eğildiğinde 165 mm olabilir. Optik parçalar, taban kalınlığı 1,2 mm olan laboratuvar malzemeleri için tasarlanmıştır. Mikroskop, araştırma ve rutin laboratuvar çalışmaları için idealdir ve eğitim amaçlı olarak kullanılabilir.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar
Dijital kamera ve monitör montajı için iki seçenek: Trinoküler tüp monitör montajı içindir ve gövdedeki yan bağlantı noktası dijital kamera montajı içindir. Işık demeti ayırma: 100/0 veya 0/100 (gövde) ve 100/0 veya 50/50 (trinoküler başlık). 45°'lik göz merceği tüpü eğim açısı maksimum konforla gözlem yapılmasını sağlar. Mikroskobu monte ederken kullanıcı göz merceği tüplerini 180° döndürebilir.
Sette altı adet plan akromatik objektif bulunur; bunlardan üçü parlak alan ve floresan mikroskopisi için, diğer üçü ise evre zıtlığı mikroskopisi içindir. Sonsuzluk düzeltimli ve uzun çalışma mesafesine sahiptirler. Döner burunlukta objektiflerin takılması için altı yuva bulunur. Döner burun parçası, nesne tablası altında bir stand üzerinde yer alır.
Aydınlatma
Floresan uyarma kaynağı, değiştirilmeden 50.000 saat kullanım ömrüne sahip 5 W'lık bir LED'dir. Üç uyarma filtresi vardır: DAPI, FITC ve TRITC florokrom filtreler. LED aydınlatma, cıva buharlı aydınlatmaya göre enerji açısından daha verimli ve bakımı daha kolaydır, bu nedenle üniversitelerde kullanılması tavsiye edilir. LED aydınlatma renk tutarlılığı sağlar. LED'ler hızlı bir şekilde açılıp kapanır ve uzun çalışma saatleri sırasında aşırı ısınmaz.
Geçirimli ışığın kaynağı da 5 W'lık bir LED'dir. Her objektifle parlak alan ve evre zıtlığı mikroskopi teknikleri için yeterince parlaktır.
Hem yansıtmalı hem de geçirimli aydınlarma Köhler yöntemine göre ayarlanabilir. Her objektif merceği için maksimum çözünürlük sınırına ulaşmanızı ve kenarlarda bozulma veya kararma olmadan net, keskin bir görüntü elde etmenizi sağlar.
Mikroskop, bir evre zıtlığı kondansatörü ile donatılmıştır: Üç yuva 10x, 20x ve 40x büyütmeli faz objektifler için kullanılırken, dördüncü yuva parlak alan mikroskopisi içindir. Evre zıtlığı halkaları merkezlenebilir. Bir tuşu çevirerek mikroskopi teknikleri arasında geçiş yapabilirsiniz.
Nesne tablası ve odaklama mekanizması
Sabit nesne tablası, laboratuvar malzemelerini taşımak için mekanik bağlantı ve farklı boyutlarda üç adet kap tutucuyla donatılmıştır. Laboratuvar malzemeleri yatay düzlemde karşılıklı olarak iki dik yönde hareket ettirilebilir. Mikroskopta bir kaba ve ince odaklama mekanizması bulunur. Kaba odaklama mekanizmasının bir kilit düğmesi ve germe ayarı vardır. Düğmeler, kullanıcının çalışırken rahat bir duruş sergilemesini sağlamak için ergonomik olarak tasarlanmıştır.
Aksesuarlar
Mikroskop, ek göz mercekleri, kalibrasyon lamları veya MAGUS aksesuar serisinden bir dijital kamera ile donatılabilir.
Mikroskopun önemli özellikleri:
- Taban kalınlığı 1,2 mm olan laboratuvar malzemelerindeki örnekleri ve 55 mm yüksekliğe kadar ve stand yukarı eğildiğinde 165 mm yüksekliğe kadar örnekleri gözlemlemek için ters tasarım
- Mikroskopi teknikleri: floresan (yansıtmalı ışık), parlak alan ve evre zıtlığı (geçirimli ışık)
- Geçirimli ve yansıtmalı ışık için Köhler aydınlatma kurulumu; ışık kaynağı olarak, değiştirilmeden uzun ömürlü 5 W LED'ler
- Üç uyarma filtresi vardır: DAPI, FITC ve TRITC florokrom filtreler.
- Mikroskopi teknikleri arasında hızlı ve kolay geçiş için evre zıtlığı kondansatörü
- Trinoküler başlık; kamera veya monitör takmak için iki seçenek: 100/0 veya 0/100 ışık demeti ayırma (gövdede), 100/0 veya 50/50 ışık demeti ayırma (başlıkta)
Kameranın önemli özellikleri:
- Kamera, bir bilgisayara bağlanmadan ve HDMI arayüzü aracılığıyla bağımsız olarak çalışır. Wi-Fi ve USB 3.0 arayüzü aracılığıyla bir bilgisayara bağlanabilir.
- Monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçiş
- Hareketli nesneleri gözlemlemek, video kaydetmek ve örneği sarsıntı veya gecikme olmadan hareket ettirmek için 30 fps
- SONY Exmor/Starvis renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz.
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım

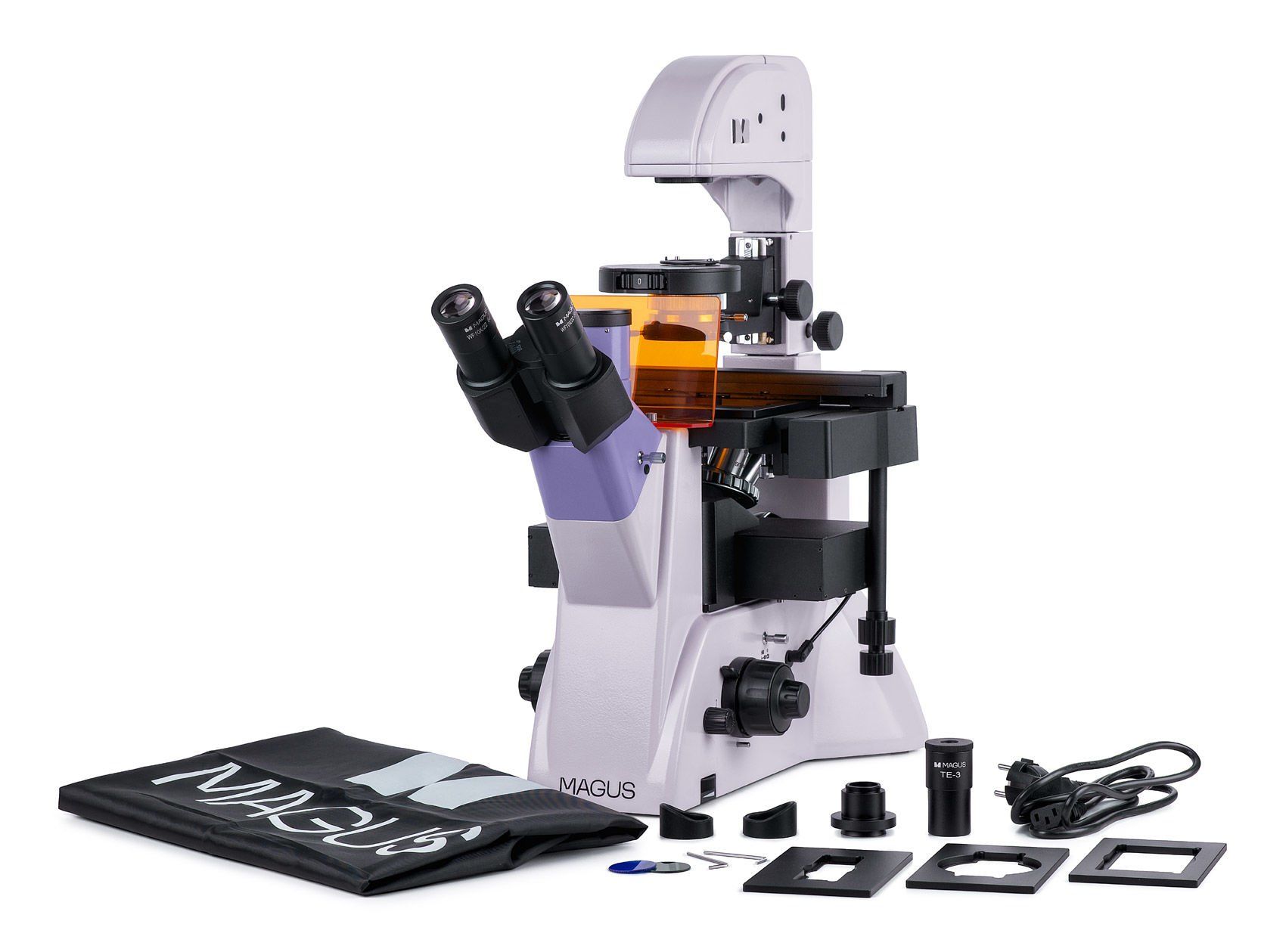

Kit içeriği:
- MAGUS CHD40 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 3.0 kablosu (1,5 m), USB fare, 32 GB SD bellek kartı, USB Wi-Fi adaptörü (2 adet), AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD40 LCD Monitör
- Yerleşik güç girişli taban, yansıtmalı ışık aydınlatıcı, geçirimli ışık kaynağı, kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PLL 10x/0,25 faz ÇM 4.3 mm
- Sonsuz plan akromatik objektif: PLL 20х/0,40 ÇM 8,0 mm
- Sonsuz plan akromatik objektif: PLL 40х/0,60 ÇM: 3,5 mm
- Sonsuz plan akromatik objektif: PLL 10x/0,25 PHP2 ÇM 4,3 mm
- Sonsuz plan akromatik objektif: PLL 20x/0,40 PHP2 ÇM 8,0 mm
- Sonsuz plan akromatik objektif: PLL 40x/0,60 PHP2 ÇM 3,5 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- UV koruyucu
- C-mount adaptör 1x
- Altıgen anahtar
- Güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018256 |
Paket boyutu (UxGxY) | 38x61x82 cm |
Nakliye Ağırlığı | 26.75 kg |
Sınırlayıcı | MAGUS Lum V500L Floresan İnverted Mikroskop |
Tip | biyolojik, ışık/optik |
Kafa | üç gözlü |
Nozul | Siedentopf, döner 180° |
Büyütme, x | 100 — 400 |
Büyütme, x (isteğe bağlı) | 40–500/600/800/1000 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik objektifler (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; faz: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; parfokal mesafe: 45 mm |
Döner burun parçası | 6 hedef için |
Çalışma mesafesi, mm | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 227x208 |
Lamel yuvası hareket aralığı, mm | 77/134,5 |
Lamel yuvası özellikleri | sabit, mekanik bağlantılı ve Ø118 mm cam plakalı; Ø118 mm; kap tutucular: 86x129,5 mm, Ø87,5 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
Kondansatör | sayısal açıklık 0,6, çalışma mesafesi: 55 mm; faz kontrast taret; kilitleme vidalı |
Diyafram | açıklık iris diyaframı |
Odak | her iki tarafta yer alan koaksiyel kaba ve ince odaklama düğmeleri |
Aydınlatma | halojen, floresan |
Parlaklık ayarı | yes |
Güç kaynağı | AC ağı, 85–265 V, 50/60 Hz |
Işık kaynağı türü | yansıtmalı ışık kaynağı: 5 W LED; geçirimli ışık kaynağı: 5 W LED |
Işık filtreleri | evet |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
İstisnai özellikler | 10x, 20x ve 40x objektifler için boş yuvalı ve faz halka plakalı faz kontrast kondansatör (taret); merkezleme yardımcı mikroskobu |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Floresan modül | filtreler: ultraviyole (UV), mor (V), mavi (B), yeşil (G) |
Floresan filtresi: filtre tipi, uyarı dalga boyu/dikroik ayna/emisyon dalga boyu | ultraviyole (UV), 320–380 nm/425 nm/435 nm; mor (V) 380–415 nm / 455 nm / 475 nm; mavi (B), 450–490 nm/505 nm/515 nm; yeşil (G), 495–555 nm/585 nm/595 nm |
Uygulama | laboratuvar/tıbbi |
Aydınlatma konumu | çift |
Araştırma yöntemi | parlak alan, faz-kontrast mikroskopisi, floresan |
Kese/çanta/torba sete dahildir | toz kapağı |
=== Sınırlayıcı === | Dijital kamera |
Sensör | Sony Exmor/Starvis CMOS |
Renkli/monokrom | renkli |
Megapiksel | 8 |
Maksimum çözünürlük, piksel | 3840x2160 |
Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
Piksel boyutu, μm | 2.9x2.9 |
Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
Bellek kartı | 32 GB’a kadar SD |
Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
Işık duyarlılığı | 1028 mV ile 1/30 s |
Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
Pozlama süresi | 0,14 ms – 1000 ms |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Görüntü biçimi | *.jpg, *.tif |
Video biçimi | *.h264/*.h265, *.mp4 |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Yazılım | HDMI: yerleşik; USB: MAGUS View |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | CNC alüminyum alaşım |
Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
=== Sınırlayıcı === | Monitör |
Matris tipi | IPS |
Diyagonal görüntüleme, inç | 13.3 |
Ekran çözünürlüğü, px | 3840x2160 (4K) |
En boy oranı | 16:9 |
Parlaklık, cd/m² | 400 |
Görüntülenen renk sayısı | 16,7 m |
Kontrast | 1000:1 |
Yatay/dikey izleme açısı, ° | 178/178 |
Görünür ekran alanının boyutu (GxY), mm | 295x165 |
Piksel aralığı (GxY), mm | 0,154x0,154 |
Optik kaynağın frekansı, Hz | 60 |
Matris arka ışığı tipi | LED |
LED arka ışık ömrü, h | 50000 |
Arayüz | HDMI |
Çalışma sıcaklığı aralığı, °C | -15 — 55 |
Çalışma nemi aralığı, % | 10 — 90 |
Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Güç tüketimi, W | 12 (maks.) |
