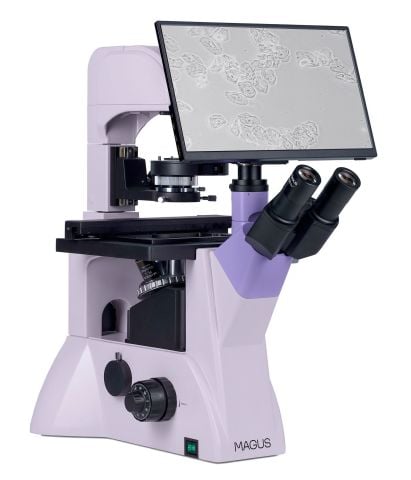

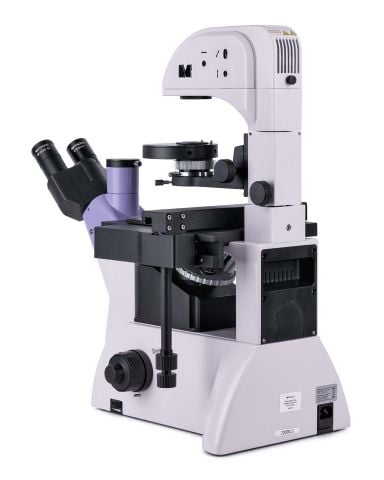

MAGUS Bio VD350 LCD Biyoloji İnverted Dijital Mikroskop
MAGUS Bio VD350 LCD, Petri kapları, şişeler, plakalar gibi laboratuvar malzemelerindeki boyalı ve boyasız örnekleri incelemek için kullanılan bir inverted biyoloji mikroskobudur. Kapların yüksekliği 55 mm olabilir ve aydınlatıcı standını eğerseniz 165 mm'ye kadar çıkabilir. Uyumlu malzemelerin taban kalınlığı 1,2 mm'ye kadardır. Geçirimli ışıkta parlak alan ve faz kontrast mikroskopi tekniklerini kullanan mikroskopta, dijital kamera ve monitör montajı için trinoküler tüp/yan kamera giriş yeri bulunur. Rutin laboratuvar ve araştırma çalışmalarının yanı sıra öğretimde de kullanılır.
Dijital kamera
MAGUS CHD30 dijital kamera 2 MP sensörle donatılmıştır ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir. Kamera yüksek ışık duyarlılığına, otomatik odaklama işlevine sahiptir ve floresan gözlemleri için uygundur.
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi aracılığıyla bilgisayara bağlayabilirsiniz.
Video, video çıkış arayüzüne bağlı olarak 60 fps veya 25 fps hızında kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD monitörler MAGUS mikroskopları için eksiksiz bir görüntüleme sistemi biçimlendirmek amacıyla MAGUS CHD kameralar ile birlikte çalışır.
Kameraya bağlantı HDMI arabirimi üzerinden yapılır. Monitör gerçek zamanlı görüntüler gösterir. IPS LCD ekranı geniş bir görünüm açısına, yüksek parlaklığa ve iyi kontrasta sahiptir. Ekranda daha geniş bir açılı ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanır stand kullanılarak kurulabilir ya da doğrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Mikroskobu monte ederken trinoküler başlığın konumunu seçebilirsiniz: Çıkış açıklığının yüksekliğini ayarlamak için 180° döndürülebilir. Monitörü monte etmek için dikey tüpü ve dijital kamerayı monte etmek için mikroskop gövdesindeki yan giriş yerini kullanın. Gövde üzerindeki ışın demeti ayırma 100/0 veya 0/100 ve trinoküler tüpte (açık olduğunda) 50/50 veya (kapalı olduğunda) 100/0'dır.
Dört sonsuz plan akromatik objektifler dahildir; bunlardan biri faz objektifidir. Dört objektifi döner burun parçasına monte ettikten sonra, ek bir objektif için bir yuva boş kalır.
Aydınlatma
Faz kontrast kondansatörü, mikroskopi teknikleri arasında kolay ve rahat geçiş yapılmasını sağlar. Dört çalışma pozisyonu vardır: parlak alan tekniği için boş bir açıklık ve uygun bir büyütme oranına sahip objektif kullanılarak faz kontrastı için 10x, 20x ve 40x açıklıklar.
Geçirimli ışık kaynağı, konforlu çalışmaya olanak sağlayan renk sıcaklığında ışık yayan 30 W halojen ampüldür. Parlaklığı ayarlanabilir ve AC gücüyle çalışır. Aydınlatma sistemi, görüntü kalitesini artırmak için Köhler aydınlatmasını kullanılabilir kılar.
Nesne tablası ve odaklama mekanizması
Nesne tablası için dört kap tutucu dahildir. Nesne tablası sabit kalırken, mekanik parça kullanılarak X ve Y eksenleri boyunca hareket ettirilebilirler. Tutucular, çeşitli boyutlarda laboratuvar malzemeleri için tasarlanmıştır.
Odaklama mekanizması sorunsuz çalışır. Kaba odaklama mekanizmasının bir kilit düğmesi ve germe ayarı vardır. İnce odaklama ölçeği değeri: 2 μm. Düğmeler mikroskobun tabanında bulunur, böylece çalışırken ellerinizi daha rahat bir pozisyonda tutabilirsiniz.
Aksesuarlar
Mikroskobun özelliklerini maksimuma çıkarmak için kullanabileceğiniz ek göz mercekleri, faz objektifleri, dijital kameralar ve kalibrasyon lamları vardır.
Mikroskopun önemli özellikleri:
- 55 mm'ye kadar yüksekliğe ve 1,2 mm'ye kadar taban kalınlığına sahip laboratuvar malzemelerindeki örnekleri incelemek için
- Aydınlatıcı standı eğilirse 165 mm yüksekliğe kadar kapları kullanabilirsiniz
- Parlak alan ve faz kontrast teknikleri; alan diyaframlı faz kontrast kondansatörü
- Farklı boyutlarda 4 kap tutucu içeren nesne tablası; örneği iki yatay eksen boyunca hareket ettirmek için mekanik parça
- Mikroskop başlığı 180° döner
- Kamera ve monitör montajı için iki seçenek: dikey tüp ve mikroskop gövdesi
- Geçirimli ışık kaynağı – AC güç kaynağıyla çalışan 30 W halojen lamba
- Çok çeşitli isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- Kamera, HDMI arayüzü üzerinden bir bilgisayara bağlanmadan bağımsız olarak çalışır. USB 2.0 arayüzü aracılığıyla bir bilgisayara bağlanabilir
- HDMI modundaki otomatik odaklama, görüntü keskinliğini ayarlamayı kolaylaştırır
- Kamera çözünürlüğü, görüntüleri Full HD monitörde görüntülemek için ideal bir seçim olan 1920x1080 pikseldir
- Hareketli nesneleri gözlemlemek, video kaydetmek ve preparatı sarsıntı veya gecikme olmadan hareket ettirmek için 60 fps
- Wi-Fi aracılığıyla 25 fps – yazılımı kullanarak görüntü işleme ve odak ayarı için yeterlidir
- SONY renkli CMOS sensör – düşük gürültü seviyesi ve yüksek ışık duyarlılığı
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım
Kit içeriği:
- MAGUS CHD30 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB fare, 32 GB SD bellek kartı, USB Wi-Fi adaptörü, AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD20 LCD Monitör
- Yerleşik güç kaynağına sahip stand, geçirimli ışık kaynağı, odaklama mekanizması, tabla, kondansatör bağlantı parçası ve döner mercek takma yeri ve trinoküler tüp
- Faz kontrast kondansatörü
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PHP2 10x/0,25 faz WD 4,27 mm
- Sonsuz plan akromatik objektif: PL 10x/0,25 ÇM 4,27 mm
- Sonsuz plan akromatik objektif: PL 20x/0,40 ÇM 8,0 mm
- Sonsuz plan akromatik objektif: PL 40x/0,60 ÇM 3,5 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Göz körüğü (2 adet)
- Merkezleme teleskobu
- Yuvarlak nesne tablası levhası
- Örneği hareket ettirmek için mekanik bağlantı
- Kap tutucu (4 adet)
- C-mount kamera adaptörü
- Renkli filtre
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL 4x/0,10 ÇM 21 mm
- Sonsuz plan akromatik objektif: PHP2 20x/0,40 faz WD 8,0 mm
- Sonsuz plan akromatik objektif: PHP2 40x/0,60 faz WD 3,5 mm
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018133 |
Paket boyutu (UxGxY) | 49x34x73 cm |
Nakliye Ağırlığı | 22.25 kg |
Sınırlayıcı | MAGUS Bio V350 Biyoloji İnverted Mikroskop |
Tip | biyolojik, ışık/optik, dijital |
Kafa | üç gözlü |
Nozul | Siedentopf, döner 180° |
Kafa eğim açısı | 45° |
Büyütme, x | 100 — 400 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 40–500/600/800/1000 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL 10x/0,25, PL 20x/0,40, PL 40x/0,60, PHP2 10x/0,25 faz; parfokal mesafe 45 mm (*isteğe bağlı: PL 4x/0,10, PHP2 20x/0,40 faz, PHP2 40x/0,60 faz) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 227x208 |
Lamel yuvası hareket aralığı, mm | 77/114 |
Lamel yuvası özellikleri | sabit, Ø118 mm cam plakalı ve mekanik bağlantılı; kap tutucular: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Kondansatör | sayısal açıklık 0,6, çalışma mesafesi: 55 mm; faz kontrast taret |
Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
Aydınlatma | halojen |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | 12 V/30 W |
Işık filtreleri | evet |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
İstisnai özellikler | 10x, 20x ve 40x objektifler için boş yuvalı ve faz halka plakalı faz kontrast kondansatör (taret); merkezleme yardımcı mikroskobu |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | laboratuvar/tıbbi |
Aydınlatma konumu | daha düşük |
Araştırma yöntemi | parlak alan, faz-kontrast mikroskopisi |
Kese/çanta/torba sete dahildir | toz kapağı |
=== Sınırlayıcı === | Dijital kamera |
Sensör | SONY CMOS |
Renkli/monokrom | renkli |
Megapiksel | 2 |
Maksimum çözünürlük, piksel | 1920x1080 |
Sensör boyutu | 1/1,9" (7,20x4,05 mm) |
Piksel boyutu, μm | 3.75x3.75 |
Otomatik odaklama | yes |
Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4 |
Bellek kartı | 32 GB’a kadar SD |
Ek cihaz bağlama özelliği | USB fare, Wi-Fi adaptörü (USB) |
Wi-Fi ayarları | 802.11n, 150 Mbps, 20 dBm |
Işık duyarlılığı | 1120 mV ile1/30 s |
Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
Pozlama süresi | 0,06 ms – 918 ms |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 60@1920x1080 (HDMI), 25@1920x1080 (Wi-Fi) |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Görüntü biçimi | *.jpg |
Video biçimi | *.asf |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Yazılım | HDMI: yerleşik; USB: MAGUS View |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | CNC alüminyum alaşım |
Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
=== Sınırlayıcı === | Monitör |
Matris tipi | IPS |
Diyagonal görüntüleme, inç | 13.3 |
Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
En boy oranı | 16:9 |
Parlaklık, cd/m² | 400 |
Görüntülenen renk sayısı | 16,7 m |
Kontrast | 1000:1 |
Yatay/dikey izleme açısı, ° | 178/178 |
Görünür ekran alanının boyutu (GxY), mm | 295x165 |
Piksel aralığı (GxY), mm | 0,154x0,154 |
Optik kaynağın frekansı, Hz | 60 |
Matris arka ışığı tipi | LED |
LED arka ışık ömrü, h | 50000 |
Arayüz | HDMI |
Çalışma sıcaklığı aralığı, °C | -15 — 55 |
Çalışma nemi aralığı, % | 10 — 90 |
Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Güç tüketimi, W | 12 (maks.) |
