MAGUS Bio VD300 LCD Biyoloji İnverted Dijital Mikroskop

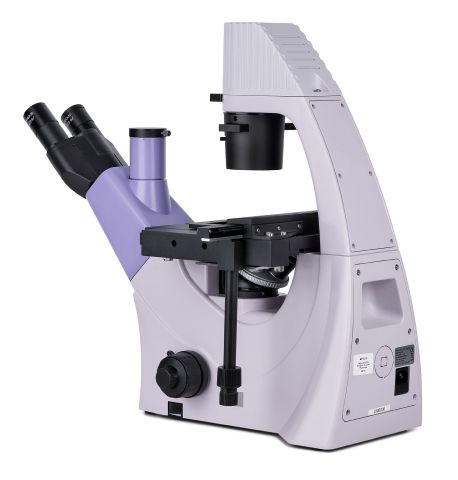

MAGUS Bio VD300 LCD, 70 mm'ye kadar yüksekliğe ve 1,2 mm'ye kadar taban kalınlığına sahip laboratuvar malzemelerindeki örneklerin incelenmesine yönelik inverted tasarımlı bir biyoloji mikroskobudur. İncelenecek nesneler hücre kolonileri, doku kültürleri, biyolojik sıvılar vb. olabilir. Örnekler için zorunlu ön boyama gerekli değildir. Gözlemler geçirimli ışıkta yapılır. Mikroskopi teknikleri: parlak alan ve faz kontrastı. Mikroskop rutin çalışmalar, araştırma çalışmaları ve öğretim için uygundur.
Dijital kamera
MAGUS CHD30 dijital kamera 2 MP sensörle donatılmıştır ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir. Kamera yüksek ışık duyarlılığına, otomatik odaklama işlevine sahiptir ve floresan gözlemleri için uygundur.
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi aracılığıyla bilgisayara bağlayabilirsiniz.
Video, video çıkış arayüzüne bağlı olarak 60 fps veya 25 fps hızında kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör

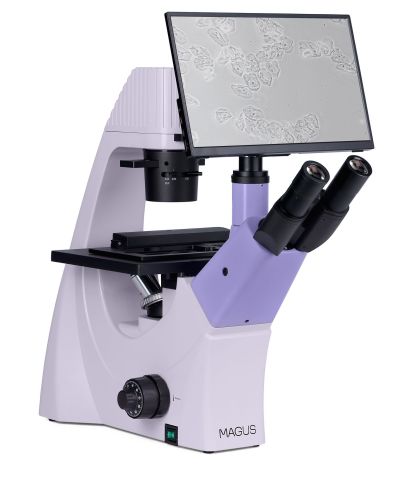

MAGUS MCD monitörler MAGUS mikroskopları için eksiksiz bir görüntüleme sistemi biçimlendirmek amacıyla MAGUS CHD kameralar ile birlikte çalışır.
Kameraya bağlantı HDMI arabirimi üzerinden yapılır. Monitör gerçek zamanlı görüntüler gösterir. IPS LCD ekranı geniş bir görünüm açısına, yüksek parlaklığa ve iyi kontrasta sahiptir. Ekranda daha geniş bir açılı ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanır stand kullanılarak kurulabilir ya da doğrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Mikroskop klasik bir trinoküler başlık ile donatılmıştır; trinoküler tüp dijital kamera montajı için kullanılır. Kamera sete dahil değildir. Işın demeti ayırma 50/50'dir.
Döner burun parçasına sete dahil olan dört adet veya ek objektif monte edilebilir. Tüm objektifler laboratuvar malzemeleriyle kullanılmak üzere tasarlanmıştır ve uzun çalışma mesafesine sahiptir. Parlak alan için 3 plan akromatik objektif ve faz kontrast tekniği için 1 plan akromatik objektif vardır.
Aydınlatma
Geçirimli ışık kaynağı 9 W LED'dir. LED'in yüksek gücü, çalışma alanının aydınlatmasını tüm objektiflerle ve her türlü mikroskopi tekniğiyle çalışabilecek kadar parlak hale getirir. Parlaklık ayarı renk sıcaklığını değiştirmez. LED ömrü, LED değişimi olmadan yaklaşık 50.000 saattir.
Kondansatörde faz kontast sürgüsü (dahildir) için bir yuva bulunur. Faz kontrast halkaları ortalanabilir. Sürgünün takılması, bu mikroskopi teknikleri arasında geçiş yaparken zaman kazandırır.
Nesne tablası ve odaklama mekanizması
Sabit mekanik nesne tablası. Bir kap tutucuyla donatılmıştır (farklı boyutlarda üç kap tutucu dahildir). Kaplar, mekanik parçayla X ve Y eksenleri boyunca hareket ettirilebilir. Koaksiyel kaba ve ince odaklama mekanizması, doğru ve hızlı odaklama sağlar. Kaba odaklamada bir kilit mekanizması ve germe ayarı bulunur.
Aksesuarlar
İsteğe bağlı aksesuar serisinde faz objektifleri, göz mercekleri, dijital kameralar ve kalibrasyon lamları yer alır.
Mikroskopun önemli özellikleri:
- Geçirimli ışıkta parlak alan ve faz kontrast mikroskopi teknikleri; laboratuvar malzemelerindeki örnekleri inceleme
- Dijital kamera, trinoküler tüpe monte edilir
- Ayarlanabilir parlaklığa ve uzun kullanım ömrüne sahip 9 W LED geçirimli ışık aydınlatıcı
- İki eksen hareketli sabit nesne tablası; farklı boyutlar için 3 kap tutucu dahildir
- Mikroskop performansını iyileştirmek için isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- Kamera, HDMI arayüzü üzerinden bir bilgisayara bağlanmadan bağımsız olarak çalışır. USB 2.0 arayüzü aracılığıyla bir bilgisayara bağlanabilir
- HDMI modundaki otomatik odaklama, görüntü keskinliğini ayarlamayı kolaylaştırır
- Kamera çözünürlüğü, görüntüleri Full HD monitörde görüntülemek için ideal bir seçim olan 1920x1080 pikseldir
- Hareketli nesneleri gözlemlemek, video kaydetmek ve preparatı sarsıntı veya gecikme olmadan hareket ettirmek için 60 fps
- Wi-Fi aracılığıyla 25 fps – yazılımı kullanarak görüntü işleme ve odak ayarı için yeterlidir
- SONY renkli CMOS sensör – düşük gürültü seviyesi ve yüksek ışık duyarlılığı
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım

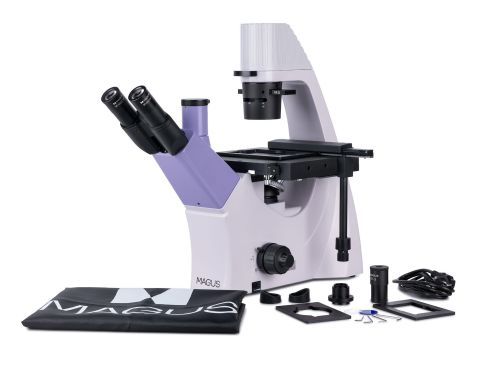

Kit içeriği:
- MAGUS CHD30 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB fare, 32 GB SD bellek kartı, USB Wi-Fi adaptörü, AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD20 LCD Monitör
- Yerleşik güç kaynağına sahip stand, geçirimli ışık kaynağı, odaklama mekanizması, tabla, faz kontrast kaydırıcı için bir yuva bulunan kondansatör ve döner mercek takma yeri
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL 10x/0,25 ÇM 4,27 mm
- Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,0 mm
- Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM: 3,5 mm
- Sonsuz plan akromatik objektif: PHP2 10x/0,25 faz WD 4,27 mm
- Uzun göz mesafeli göz merceği10x/22 mm (2 adet)
- Göz körüğü (2 adet)
- Merkezleme teleskobu
- Merkezleme faz halkalarına sahip faz kontrast kaydırıcı
- Örneği hareket ettirmek için mekanik bağlantı
- Kap tutucu (3 adet)
- C-mount kamera adaptörü
- Renkli filtre
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL 4x/0,10 ÇM 21 mm
- Sonsuz plan akromatik objektif: PHP2 20x/0,40 faz WD 8,0 mm
- Sonsuz plan akromatik objektif: PHP2 40x/0,60 faz WD 3,5 mm
- Kalibrasyon lamı
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018102 |
Paket boyutu (UxGxY) | 64x42x67 cm |
Nakliye Ağırlığı | 20.75 kg |
Sınırlayıcı | MAGUS Bio V300 Biyoloji İnverted Mikroskop |
Tip | biyolojik, ışık/optik, dijital |
Kafa | üç gözlü |
Nozul | Siedentopf |
Kafa eğim açısı | 45° |
Büyütme, x | 100 — 400 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 40–500/600/800/1000 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL 10x/0,25, PL 20x/0,40, PL 40x/0,60, PHP2 10x/0,25 faz; parfokal mesafe 45 mm (*isteğe bağlı: PL 4x/0,10, PHP2 20x/0,40 faz, PHP2 40x/0,60 faz) |
Döner burun parçası | 4 hedef için |
Çalışma mesafesi, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası hareket aralığı, mm | 77/112 |
Lamel yuvası özellikleri | sabit, örneği hareket ettirmek için mekanik bağlantılı, kap tutucular: 29x77 mm, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
Kondansatör | sayısal açıklık 0,6, çalışma mesafesi: 70 mm; ayarlanabilir açıklık diyaframı ve faz kontrast kaydırıcı yuvası ile |
Diyafram | ayarlanabilir açıklık |
Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
Aydınlatma | LED |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | 9 W |
Işık filtreleri | evet |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
İstisnai özellikler | 10x objektif lensi için ortalanabilen faz halkalı faz kontrast kaydırıcı |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | laboratuvar/tıbbi |
Aydınlatma konumu | daha düşük |
Araştırma yöntemi | parlak alan, faz-kontrast mikroskopisi |
Kese/çanta/torba sete dahildir | toz kapağı |
=== Sınırlayıcı === | Dijital kamera |
Sensör | SONY CMOS |
Renkli/monokrom | renkli |
Megapiksel | 2 |
Maksimum çözünürlük, piksel | 1920x1080 |
Sensör boyutu | 1/1,9" (7,20x4,05 mm) |
Piksel boyutu, μm | 3.75x3.75 |
Otomatik odaklama | yes |
Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4 |
Bellek kartı | 32 GB’a kadar SD |
Ek cihaz bağlama özelliği | USB fare, Wi-Fi adaptörü (USB) |
Wi-Fi ayarları | 802.11n, 150 Mbps, 20 dBm |
Işık duyarlılığı | 1120 mV ile1/30 s |
Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
Pozlama süresi | 0,06 ms – 918 ms |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 60@1920x1080 (HDMI), 25@1920x1080 (Wi-Fi) |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Görüntü biçimi | *.jpg |
Video biçimi | *.asf |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Yazılım | HDMI: yerleşik; USB: MAGUS View |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | CNC alüminyum alaşım |
Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
=== Sınırlayıcı === | Monitör |
Matris tipi | IPS |
Diyagonal görüntüleme, inç | 13.3 |
Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
En boy oranı | 16:9 |
Parlaklık, cd/m² | 400 |
Görüntülenen renk sayısı | 16,7 m |
Kontrast | 1000:1 |
Yatay/dikey izleme açısı, ° | 178/178 |
Görünür ekran alanının boyutu (GxY), mm | 295x165 |
Piksel aralığı (GxY), mm | 0,154x0,154 |
Optik kaynağın frekansı, Hz | 60 |
Matris arka ışığı tipi | LED |
LED arka ışık ömrü, h | 50000 |
Arayüz | HDMI |
Çalışma sıcaklığı aralığı, °C | -15 — 55 |
Çalışma nemi aralığı, % | 10 — 90 |
Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Güç tüketimi, W | 12 (maks.) |
