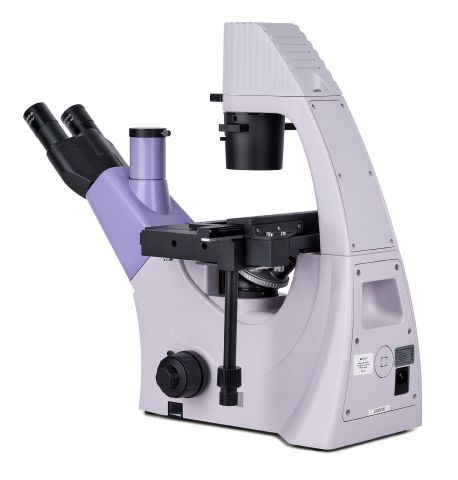

MAGUS Bio VD300 Biyoloji İnverted Dijital Mikroskop
MAGUS Bio V300, 70 mm'ye kadar yüksekliğe ve 1,2 mm'ye kadar taban kalınlığına sahip laboratuvar malzemelerindeki örneklerin incelenmesine yönelik inverted tasarımlı bir biyoloji mikroskobudur. İncelenecek nesneler hücre kolonileri, doku kültürleri, biyolojik sıvılar vb. olabilir. Örnekler için zorunlu ön boyama gerekli değildir. Gözlemler geçirimli ışıkta yapılır. Mikroskopi teknikleri: parlak alan ve faz kontrastı. Mikroskop rutin çalışmalar, araştırma çalışmaları ve öğretim için uygundur.
Dijital kamera
SONY Exmor 8,3 MP dijital sensörlü video göz merceği. Sensörde, ışık duyarlılığını artırmak ve düşük ışıkta bile parlak, net görüntüler elde etmek için arka aydınlatma teknolojisi kullanılmıştır. Kamera, 4x, 10x ve 20x büyütmeli objektiflerde karanlık alan veya aydınlık alan mikroskopi tekniğiyle çalışmak için kullanılır. Aynı zamanda stereomikroskoplarla da çalışır. Bir bilgisayara bağlanmak ve görüntüleri ekranda görüntülemek için yüksek veri aktarım hızına (5 Gbps) sahip bir USB 3.0 bağlantı noktası kullanılır.

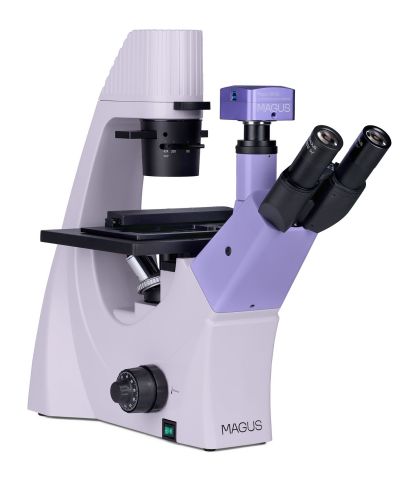

MAGUS CDF30 kamera trinoküler tüpe veya mikroskobun göz merceği tüpüne takılır. Optik kusurlar olmadan maksimum görüş alanına, 0,65x ila 0,9x büyütme oranına sahip bir adaptör kullanılarak ulaşılabilir. Göz merceği tüpüne takmak için adaptöre ek olarak tüpün çapına uygun bir adaptör halkasına da ihtiyacınız olacaktır.
Görüntü maksimum 3840x2160 piksel çözünürlükte bilgisayar ekranında görüntülenir. Kare hızı 45 fps’tir. Daha düşük bir çözünürlükte (1920x1080 piksel), kare hızı 70 fps’ye yükselir. Kareler arasındaki geçişler neredeyse algılanamaz ve herhangi bir gecikme yaşanmaz; böylece kamera, hareketli nesneleri incelemek ve sergilemek için kullanılabilir. Fotoğraflar ve videolar çeşitli formatlarda kaydedilir ve saklanır.
Optik parçalar
Mikroskop klasik bir trinoküler başlık ile donatılmıştır; trinoküler tüp dijital kamera montajı için kullanılır. Kamera sete dahil değildir. Işın demeti ayırma 50/50'dir.
Döner burun parçasına sete dahil olan dört adet veya ek objektif monte edilebilir. Tüm objektifler laboratuvar malzemeleriyle kullanılmak üzere tasarlanmıştır ve uzun çalışma mesafesine sahiptir. Parlak alan için 3 plan akromatik objektif ve faz kontrast tekniği için 1 plan akromatik objektif vardır.
Aydınlatma
Geçirimli ışık kaynağı 9 W LED'dir. LED'in yüksek gücü, çalışma alanının aydınlatmasını tüm objektiflerle ve her türlü mikroskopi tekniğiyle çalışabilecek kadar parlak hale getirir. Parlaklık ayarı renk sıcaklığını değiştirmez. LED ömrü, LED değişimi olmadan yaklaşık 50.000 saattir.
Kondansatörde faz kontast sürgüsü (dahildir) için bir yuva bulunur. Faz kontrast halkaları ortalanabilir. Sürgünün takılması, bu mikroskopi teknikleri arasında geçiş yaparken zaman kazandırır.
Nesne tablası ve odaklama mekanizması
Sabit mekanik nesne tablası. Bir kap tutucuyla donatılmıştır (farklı boyutlarda üç kap tutucu dahildir). Kaplar, mekanik parçayla X ve Y eksenleri boyunca hareket ettirilebilir. Koaksiyel kaba ve ince odaklama mekanizması, doğru ve hızlı odaklama sağlar. Kaba odaklamada bir kilit mekanizması ve germe ayarı bulunur.
Aksesuarlar
İsteğe bağlı aksesuar serisinde faz objektifleri, göz mercekleri, dijital kameralar ve kalibrasyon lamları yer alır.
Mikroskopun önemli özellikleri:
- Geçirimli ışıkta parlak alan ve faz kontrast mikroskopi teknikleri; laboratuvar malzemelerindeki örnekleri inceleme
- Dijital kamera, trinoküler tüpe monte edilir
- Ayarlanabilir parlaklığa ve uzun kullanım ömrüne sahip 9 W LED geçirimli ışık aydınlatıcı
- İki eksen hareketli sabit nesne tablası; farklı boyutlar için 3 kap tutucu dahildir
- Mikroskop performansını iyileştirmek için isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- SONY Exmor arkadan aydınlatmalı renkli CMOS sensörü, yüksek ışık duyarlılığı
- 4x, 10x ve 20x objektifleri kullanarak karanlık alanda ve aydınlık alanda çalışma
- 5 Gbps veri aktarım hızına sahip USB 3.0 arabirimi üzerinden bilgisayar bağlantısı
- Monitöre ultra yüksek çözünürlüklü 4K 3840x2160 piksel (45 fps) veya Full HD 1920x1080 piksel (70 fps) görüntü çıkışı
- Sürücüler ve görüntü işleme yazılımı dahildir
- Trinoküler tüpe veya mikroskobun göz merceği tüpüne montaj

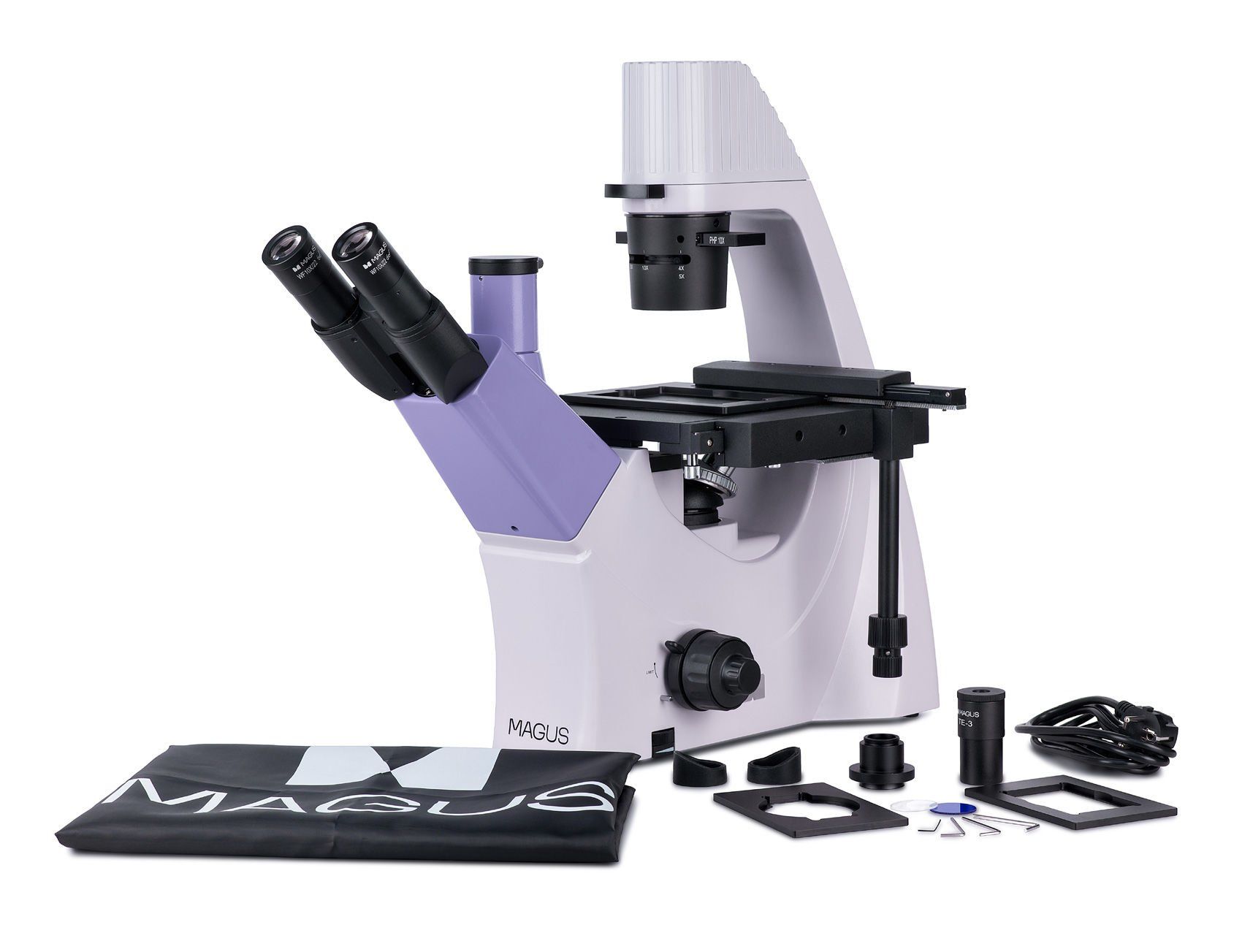

Kit içeriği:
- MAGUS CDF30 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Yerleşik güç kaynağına sahip stand, geçirimli ışık kaynağı, odaklama mekanizması, tabla, faz kontrast kaydırıcı için bir yuva bulunan kondansatör ve döner mercek takma yeri
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL 10x/0,25 ÇM 4,27 mm
- Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,0 mm
- Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM: 3,5 mm
- Sonsuz plan akromatik objektif: PHP2 10x/0,25 faz WD 4,27 mm
- Uzun göz mesafeli göz merceği10x/22 mm (2 adet)
- Göz körüğü (2 adet)
- Merkezleme teleskobu
- Merkezleme faz halkalarına sahip faz kontrast kaydırıcı
- Örneği hareket ettirmek için mekanik bağlantı
- Kap tutucu (3 adet)
- C-mount kamera adaptörü
- Renkli filtre
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL 4x/0,10 ÇM 21 mm
- Sonsuz plan akromatik objektif: PHP2 20x/0,40 faz WD 8,0 mm
- Sonsuz plan akromatik objektif: PHP2 40x/0,60 faz WD 3,5 mm
- Kalibrasyon lamı
- LCD Monitör
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555018096 |
Paket boyutu (UxGxY) | 64x42x67 cm |
Nakliye Ağırlığı | 18.6 kg |
Sınırlayıcı | MAGUS Bio V300 Biyoloji İnverted Mikroskop |
=== Sınırlayıcı === | Mikroskop teknik özellikleri |
Tip | biyolojik, ışık/optik, dijital |
Kafa | üç gözlü |
Nozul | Siedentopf |
Kafa eğim açısı | 45° |
Büyütme, x | 100 — 400 |
Büyütme aralığı | 200x–800x |
Büyütme, x (isteğe bağlı) | 40–500/600/800/1000 |
Göz merceği boru çapı, mm | 30 |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektifler | sonsuz plan akromatik: PL 10x/0,25, PL 20x/0,40, PL 40x/0,60, PHP2 10x/0,25 faz; parfokal mesafe 45 mm (*isteğe bağlı: PL 4x/0,10, PHP2 20x/0,40 faz, PHP2 40x/0,60 faz) |
Döner burun parçası | 4 hedef için |
Çalışma mesafesi, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası hareket aralığı, mm | 77/112 |
Lamel yuvası özellikleri | sabit, örneği hareket ettirmek için mekanik bağlantılı, kap tutucular: 29x77 mm, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
Kondansatör | sayısal açıklık 0,6, çalışma mesafesi: 70 mm; ayarlanabilir açıklık diyaframı ve faz kontrast kaydırıcı yuvası ile |
Diyafram | ayarlanabilir açıklık |
Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
Aydınlatma | LED |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | 9 W |
Işık filtreleri | evet |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
İstisnai özellikler | 10x objektif lensi için ortalanabilen faz halkalı faz kontrast kaydırıcı |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | laboratuvar/tıbbi |
Aydınlatma konumu | daha düşük |
Araştırma yöntemi | parlak alan, faz-kontrast mikroskopisi |
Kese/çanta/torba sete dahildir | toz kapağı |
=== Sınırlayıcı === | Dijital kamera |
Sensör | SONY Exmor CMOS |
Renkli/monokrom | renkli |
Megapiksel | 8.3 |
Maksimum çözünürlük, piksel | 3840x2160 |
Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
Piksel boyutu, μm | 2.9x2.9 |
Işık duyarlılığı | 5970 mV/lux/s |
Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
Pozlama süresi | 0,02 ms – 15 s |
Video kaydı | yes |
Video kaydı | evet |
Kare hızı, fps ve çözünürlük | 45@3840x2160, 70@1920x1080 |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Beyaz dengesi | manuel, otomatik |
Pozlama kontrolü | manuel, otomatik |
Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
Yazılım | MAGUS View |
Çıkış | USB 3.0, 5 Gb/s |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | solid alüminyum |
Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
