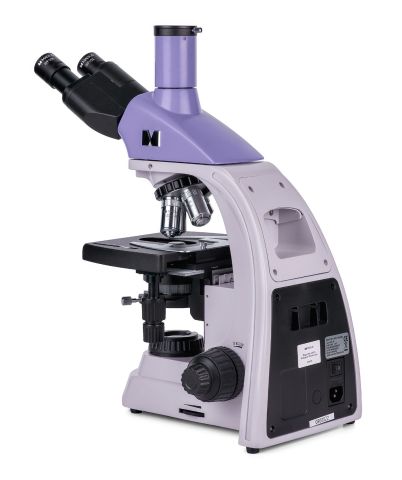

MAGUS Bio D230TL Biyoloji Dijital Mikroskobu
MAGUS Bio 230TL biyoloji mikroskobu, bir sıhhi kontrol laboratuvarında olduğu kadar teşhis veya araştırma merkezinde de önemli bir araçtır. Mikroskop bir trinoküler başlığa ve iletilen bir ışık kaynağına (LED) sahiptir ve yarı saydam ve saydam numuneleri gözlemlemek için uygundur. Temel konfigürasyonda, gözlemler için parlak alan tekniği kullanılır. Daha fazla araştırma için ek aksesuarlarla, karanlık alan, polarize ışık ve faz kontrastı gibi mikroskopi teknikleri kullanılabilir.

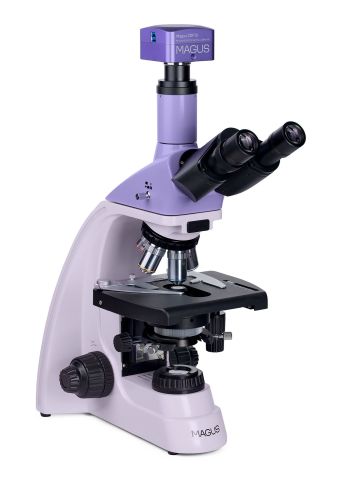

Dijital kamera
Karanlık alan veya aydınlık alan mikroskopi tekniğini kullanarak mikro nesneleri incelemek için 2 MP sensörlü dijital kamera. Kamera, SONY Exmor arkadan aydınlatmalı renkli CMOS sensörle donatılmıştır. Bu, ışık duyarlılığını artırır (1/30 saniyede 2350 mV) ve düşük ışıkta görüntü kalitesini artırır. 40x, 60x ve 100x büyütme oranına sahip objektiflerle çalışırken optimum performans elde edilir.
MAGUS CDF10 kamera, bir nesnenin görüntüsünü bir bilgisayar monitöründe Full HD 1920x1080 piksel çözünürlükte görüntülemenize, fotoğraf çekmenize ve farklı formatlarda video kaydetmenize olanak sağlar. Kamera ile bilgisayar arasındaki veri aktarımı, 5 Gbps veri aktarım hızına sahip bir USB 3.0 arabirimi üzerinden gerçekleştirilir. Maksimum çözünürlükte video, kareler arasında yumuşak geçişlerle 125 fps hızında görüntülenir. Kamera, hareketli nesneleri incelemek için mükemmeldir ve dersler veya sunumlar için kullanılabilir.
Optik parçalar
Gözlem tüpleri 360° dönerek göz merceklerini gözlemcinin boyuna uyacak şekilde ayarlamanıza olanak tanır. Sol tüp diyopter ayarlarını yapmak mümkündür. Dijital kamera (dahil değildir) takmak için dikey bir tüp bulunmaktadır.
Mikroskop sonsuz akromatik objektif kullanır ve 5 objektif aynı anda burun parçasına takılabilir. Ek bir objektif eklemek için bir yuva boştur. Objektifli döner burun parçası iç kısma dönüktür – kullanıcı optik yola yerleştirilmiş objektifi görebilir. Mikroskobun büyütme aralığı 40 ila 1000x aralığındadır, ek göz mercekleriyle üst sınır 1500, 1600 veya 2000x'e kadar arttırılabilir.
Aydınlatma
LED ampul sayesinde aydınlatma ayarlanırken renk sıcaklığı değişmez. LED ampul, 50000 saatlik bir ömre sahiptir, 3 W'tır ve AC güç kaynağı ile çalışır.
Abbe kondansatörde, bir karanlık alan veya faz sürgüsü için bir yuva bulunmaktadır. Sürgülerle mikroskopi teknikleri arasında geçiş yapmak çok daha hızlıdır. Mikroskop ayrıca Köhler aydınlatmasını ayarlamak için bir alan diyaframı ile donatılmıştır. Kondansatörün yüksekliği ayarlanabilir ve merkezlenebilir.
Lamel yuvası ve odaklama mekanizması
Numunenin hareketi pürüzsüz ve doğrudur. Gerekirse mekanik ek parça lamel yuvasından çıkarılabilir (örn. manuel tarama). Ayrıca, konumlandırma rafı olmayan bir lamel yuvası ile çalışmak daha kolaydır.
Odaklama düğmeleri koaksiyeldir ve mikroskobun her iki tarafında bulunur, böylece kullanıcı ellerini masanın üzerine serbestçe koyabilir. İnce ve kaba odaklama düğmeleri mevcuttur. Mekanizmalar pürüzsüz hareket eder ve bu nedenle fazla çaba gerekmez. Bir kaba odaklama germe ayar düğmesi ve kaba odaklama kilitleme düğmesi bulunmaktadır.
Aksesuarlar
İsteğe bağlı aksesuarlar, belirli uygulamalara bağlı olarak MAGUS Bio 230TL mikroskobun becerilerini artırır. Bunlara göz mercekleri, objektifler, karanlık alan ve faz kontrast kondansatörleri, polarizasyon cihazları, dijital kameralar, kalibrasyon lamları vb. dahildir.
Mikroskopun önemli özellikleri:
- Kamera için dikey tüplü trinoküler başlık, 360° dönüş, sol tüpte diyoptri ayarı
- 5 objektif için döner parça, sonsuz akromatik objektif
- İletilen ışıkta gözlemler, ışık kaynağı – 3 W LED uzun süre dayanır
- Koaksiyel kaba ve ince odaklama düğmeleri, kaba odaklama germe ayar düğmesi, kaba odaklama kilitleme düğmesi
- Faz veya karanlık alan sürgüsü için yuvalı kondansatör
- Ek aksesuar takma seçeneği
Kameranın önemli özellikleri:
- Düşük ışık koşullarında bile net görüntüler için SONY Exmor arkadan aydınlatmalı CMOS sensör
- Trinoküler tüpe veya göz merceği tüpüne montaj
- Yüksek büyütmeli objektiflerle karanlık alanda veya aydınlık alanda çalışma: 40x, 60x ve 100x
- Görüntülerin bilgisayar ekranında görüntülenmesi; 1920x1080 piksel çözünürlükte görüntüleme, fotoğraf çekme ve video kaydetme
- Video kare hızı – 125 fps, hareketli nesnelerin gecikme olmadan gerçek zamanlı olarak incelenmesi ve sergilenmesi için uygundur
- Gerekli sürücüler ve yazılım dahildir

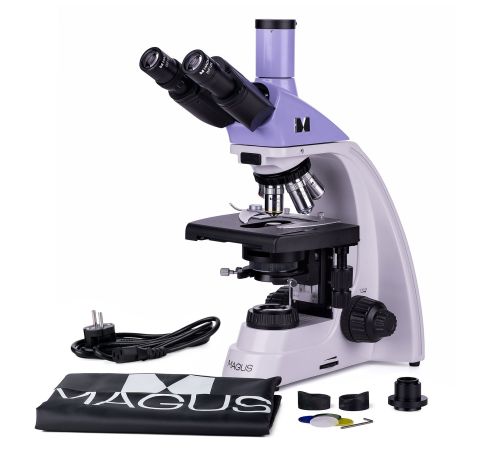

Kit içeriği:
- MAGUS CDF10 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Güç girişi, aktarılan ışık kaynağı, odaklama mekanizması, nesne tablası, kondansatör bağlantısı ve döner burun parçası içeren taban
- Abbe kondansatör
- Trinoküler başlık
- Sonsuz akromatik objektif: 4x/0,10
- Sonsuz akromatik objektif: 10x/0,25
- Sonsuz akromatik objektif: 40x/0,65 (yaylı)
- Sonsuz akromatik objektif: 100x/1,25 yağ (yaylı)
- Uzun göz mesafeli göz merceği 10x/18 mm (2 adet)
- Göz körüğü (2 adet)
- Filtre (4 adet)
- C-mount kamera adaptörü
- Daldırma yağı şişesi
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/20 mm göz merceği
- 15x/11 mm göz merceği (2 adet)
- 16x/11 mm göz merceği (2 adet)
- 20x/11 mm göz merceği (2 adet)
- Sonsuz akromatik objektif: 20x/0,40
- Sonsuz plan akromatik objektif: 20х/0,40
- Sonsuz plan akromatik objektif: 60x/0,80 (yaylı)
- Faz kontrast cihazı
- Faz kaydırıcı
- Karanlık alan kondansatörü NA 0,9
- Yağlı karanlık alan kondansatörü NA 1,36–1,25
- Karanlık alan sürgüsü
- Polarizasyon cihazları
- Kalibrasyon lamı
- LCD Monitör
Marka | MAGUS |
Garanti | 5 yıl |
EAN | 5905555017983 |
Paket boyutu (UxGxY) | 43x27x63 cm |
Nakliye Ağırlığı | 11.1 kg |
Sınırlayıcı | MAGUS Bio 230TL Biyoloji Mikroskobu |
=== Sınırlayıcı === | Mikroskop teknik özellikleri |
Tip | biyolojik, ışık/optik, dijital |
Kafa | üç gözlü |
Nozul | Gemel başlık (Siedentopf, 360° dönüş) |
Kafa eğim açısı | 30° |
Büyütme, x | 40 — 1000 |
Büyütme aralığı | 800x–1280x |
Büyütme, x (isteğe bağlı) | 40–1500/1600/2000 |
Göz merceği boru çapı, mm | 23.2 |
Göz mercekleri | 10х/18 mm, göz mesafesi: 10 mm (*isteğe bağlı: 10x/20 mm ölçekli, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
Objektifler | sonsuz akromatik: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (yağ); ortak odak mesafesi 45 mm (*isteğe bağlı: 20x/0,40; 60xs/0,80) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 180x150 |
Lamel yuvası hareket aralığı, mm | 75/50 |
Lamel yuvası özellikleri | iki eksenli mekanik lamel yuvası, konumlandırma rafsız |
Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
Kondansatör | Abbe kondansatör, sayısal açıklık 1,25, merkezden ayarlanabilir, yüksekliği ayarlanabilir, açıklık diyaframı ayarlanabilir, karanlık alan sürgüsü ve faz kontrast sürgüsü için yuva, kırlangıç kuyruğu kundağı |
Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
Aydınlatma | LED |
Parlaklık ayarı | yes |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık kaynağı türü | 3 W LED |
Işık filtreleri | evet |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
Ek cihaz bağlama özelliği | faz kontrast cihazı (kondansatör ve objektifler), karanlık alan kondansatörü (kuru veya yağ), polarizasyon cihazları (polarizör ve analizör) |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Uygulama | laboratuvar/tıbbi |
Aydınlatma konumu | daha düşük |
Araştırma yöntemi | parlak alan |
Kese/çanta/torba sete dahildir | toz kapağı |
Ağırlık, kg | 8 |
Boyutlar, mm | 200x436x400 |
=== Sınırlayıcı === | Dijital kamera |
Sensör | SONY Exmor CMOS |
Renkli/monokrom | renkli |
Megapiksel | 2 |
Maksimum çözünürlük, piksel | 1920x1080 |
Sensör boyutu | 1/2" (7,2x4,05 mm) |
Piksel boyutu, μm | 3.75x3.75 |
Işık duyarlılığı | 2350 mV saniyede 1/30 s |
Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
Pozlama süresi | 0,1 ms – 15 s |
Video kaydı | yes |
Kare hızı, fps ve çözünürlük | 125@1920x1080 |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Beyaz dengesi | manuel, otomatik |
Pozlama kontrolü | manuel, otomatik |
Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
Yazılım | MAGUS View |
Çıkış | USB 3.0, 5 Gb/s |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
Montaj türü | C-mount |
Gövde | solid alüminyum |
Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
